Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE6 |
Quantité de commande min: | 1 PC |
---|---|
Prix: | 270 USD/PC |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~30 jours |
Capacité d'approvisionnement: | 12000 PCS/YEAR |
Type: | Commande de pivotement | Matériel: | 42CRMN ou 50Mn |
---|---|---|---|
Application: | Système d'alimentation solaire | Garantie: | 10 ans |
Couleur: | Client requis | Taille: | 6 pouces |
MOTEUR: | 24V | Caractéristique: | Longue durée |
Surligner: | commande planétaire de groupe d'engrenage à vis sans fin de moteur,commande de groupe d'engrenage à vis sans fin de C.C 24v,commande de groupe d'engrenage à vis sans fin d'enveloppe |

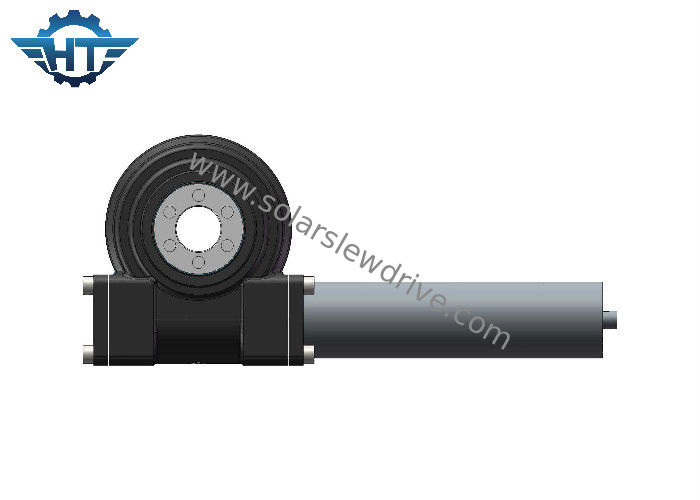

Commande de groupe de ver d'enveloppe avec le moteur d'engrenage planétaire de C.C 24V pour le système de piste solaire
Description
Ces dernières années, de plus en plus l'attention a été prêtée au développement de la protection de l'environnement à faible teneur en carbone et, et de l'énergie renouvelable. Comme source d'énergie propre et non polluée, l'énergie solaire a une perspective très large de développement, et c'est devenu une énergie verte que tous les pays concurrencent pour se développer. Cependant, l'énergie solaire a des problèmes tels que le faible densité, l'intermittentness, et les changements continus de la direction et de l'intensité légères au fil du temps. Des panneaux solaires traditionnels sont en grande partie installés d'une façon fixe, c.-à-d., les panneaux sont fixés à un certain angle et ne changent pas avec la position du soleil, qui affecte sérieusement l'efficacité de conversion photoélectrique. Le de puissance de sortie de la rangée photovoltaïque sera réduit d'environ 10% dû à la réduction de l'incident d'énergie rayonnante verticalement. Tout au long de l'année, du printemps, de l'été, de l'automne et de l'hiver, du jour à la nuit, la montée et l'arrangement du soleil et l'angle des rayons du soleil changent tout le temps. Par conséquent, comment changer l'angle du panneau de batterie avec l'angle de la lumière pour augmenter le taux de conversion photovoltaïque. Ceci exige l'utilisation d'un dispositif rotatoire d'entraînement, qui peut changer la position et l'angle du panneau de batterie pour réaliser l'intensité de la perpendiculaire des rayons du soleil à l'intensité de la lumière du panneau de batterie, augmentant de ce fait le taux de conversion photovoltaïque. Ainsi le système de piste joue un rôle et une application importants de l'incidence de pivotement dans le dispositif solaire d'entraînement de pivotement.
Le dispositif d'entraînement de pivotement est un nouveau type de produit de pivotement, habituellement composé d'incidences de pivotement, de vers, de moteurs, de coquilles et d'autres pièces. Il a non seulement les fonctions des incidences de se relier, tourner et de soutien de pivotement, mais a également la structure compacte et le couple de sortie de la commande de ver. Les avantages de la grande, stable transmission, longue durée de vie, installation facile, un grand nombre d'économie de l'espace d'installation, entretien facile, peuvent considérablement épargner des coûts.
Le dispositif d'entraînement de pivotement épargne le temps d'installation d'utilisateur en raison de l'opération modulaire, et la fonction centralisée facilite également la conception de produits du concepteur. Actuellement, elle est très utilisée dans les robots industriels, la production d'électricité solaire et d'autres domaines.
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. rempli de graisse avant usine
4. Installation simple
5. Bas entretien
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Couple backholding élevé, approprié à l'installation verticale
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
