Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE14" |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 330~360/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Numéro de modèle: | SE14 » | Matière première: | Quart |
---|---|---|---|
Tenir le couple: | 54200 nanomètre | Inclinaison du couple: | 68000 nanomètre |
Couple de sortie: | 6550 nanomètre | Charge axiale statique: | kN 680 |
Charge radicale statique: | kN 230 | Poids: | 63 kilogrammes |
Surligner: | Le ver a massacré la commande avec le moteur de vitesse,Commande de groupe de vitesse de 68000 nanomètre,Se 14" commande de groupe d'engrenage à vis sans fin |

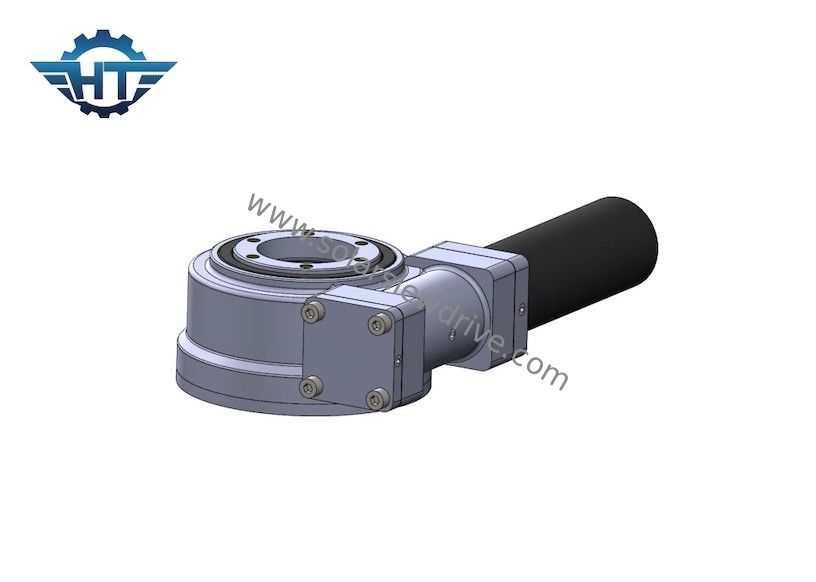

Boîte de vitesse horizontale de ver d'entraînement de groupe de Se avec le moteur de vitesse pour le système de piste solaire
A massacré la description de boîte de vitesse de ver d'entraînement
La commande de pivotement de Se utilise la technologie d'entraînement de ver de sablier et adopte une structure de ver de sablier de contact de multi-vitesse avec la bonne résistance à l'impact et convient à des applications plus précises pour réaliser le couple maximum de vitesse et la rotation la plus stable. Une commande standard d'oscillation est équipée d'un logement inclus et d'un ver à verrouillage automatique simple de sablier. Quand la puissance fournie est retournée au neutre, le ver ne fermera à clef la charge en place sans aucun freinage externe. Cette conception fait à la commande de pivotement de Se une solution idéale pour assortir la rotation relative de deux objets.
Représentation de série de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Transport, manipulation et stockage
Le transport seulement dans la position horizontale, impacts devrait être évité.
Gants de travail d'usage et faire attention en manipulant la commande de groupe.
Employez les trous des anneaux dans les commandes de groupe pour fixer des boulons pour le levage, la manipulation et le placement sûrs.
Le magasin seulement dans une position horizontale et dans les chambres fermées, la gardent à partir de devenir humide, la protection contre la corrosion extérieure des surfaces de contact exposées dure approximativement 1 mois dans l'emballage fermé. Le stockage de plus longue période exige des mesures de sauvegarde spéciales.
Transport des anneaux déballés de groupe
Employez le levage approprié n'embrayent jamais le produit de transport verticalement
Des commandes déballées de groupe peuvent être transportées avec la vitesse de levage dans les conditions suivantes :
