Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 398~456/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | SDE7 » |
---|---|---|---|
Rapport de vitesse: | 57:1 | Efficacité: | 40% |
Couleur standard: | RAL 9006 | Auto-serrure: | Oui |
Garantie: | 5~10 ans | Application: | Énergie solaire |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |

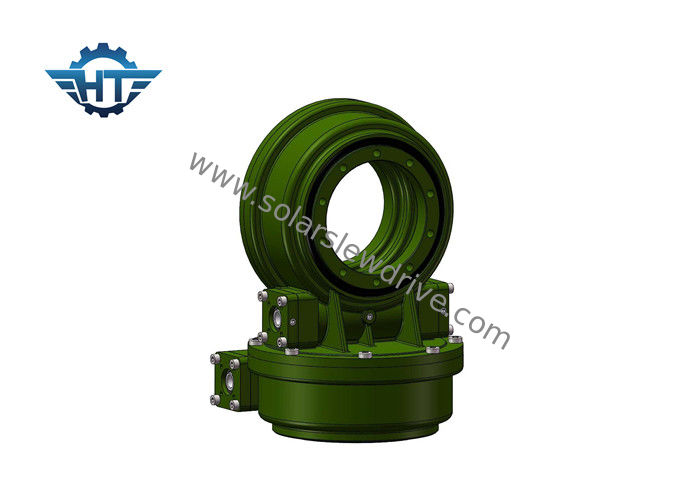

Commande de groupe de double axe de 7 pouces petite avec le moteur de la vitesse 24Vdc ou la NEMA pour l'antenne de satellite
Description
La commande de groupe d'engrenage à vis sans fin comporte une meilleure représentation protectrice, un grand couple de transmission, une meilleure résistance à l'impact et une longue vie active. La demande la plus commune d'entraînement de pivotement de commandes de pivotement de double-axe sont les traqueurs solaires de double-axe, tels que CSP (héliostats, également appelés la tour), photovoltaics concentré (CPV), antenne de satellite ou plats de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
La double commande de groupe d'axe de traqueur solaire est solution parfaite dans les applications de cheminement solaires de double axe.
Commandes de groupe appliquées dans l'antenne de satellite
Nom de produit | Commande du pivotement SDE7 |
Couple de sortie | 980 N.m ; 723 ft.lbs |
Couple de sortie maximum | 1938 N.m ; 1429 ft.lbs |
Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
Tenir le couple | 13200 N.m ; 9736 ft.lbs |
Estimation axiale statique | kN 133,20 ; 29943 livres |
Estimation radiale statique | kN 53 ; 11977 livres |
Estimation axiale dynamique | kN 31,90 ; 7171 livres |
Estimation radiale dynamique | kN 27,91 ; 6274 livres |
Solutions de rechange de moteur | Moteur 12V/24V ; Moteur pas à pas ; Moteur sans brosse |
Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
Caractéristique d'application | Système de piste solaire, outillage industriel |
Mètre carré de système solaire | ㎡ 30 |
Tableau de représentation
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Applicatons
Système de piste solaire de double axe
Instruments de précision
CPV
Plat
Antenne de satellite
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
