Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | LA CHINE |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE17" |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 1000~1200/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Numéro de modèle: | SDE17 | Rapport de vitesse: | 102:1 |
---|---|---|---|
Couleur: | comme en a été faite la demande | Tenir le couple: | 53040 Nm |
Inclinaison du couple: | 67000 nanomètre | Couple de sortie: | 9460 nanomètre |
Matière première: | 50Mn, 42CrMo | Poids: | 320 kilogrammes |
Surligner: | Commande élevée de groupe d'engrenage à vis sans fin de prévention,Commande de groupe d'axe d'engrenage à vis sans fin double,Commande de cheminement solaire de groupe de double axe |

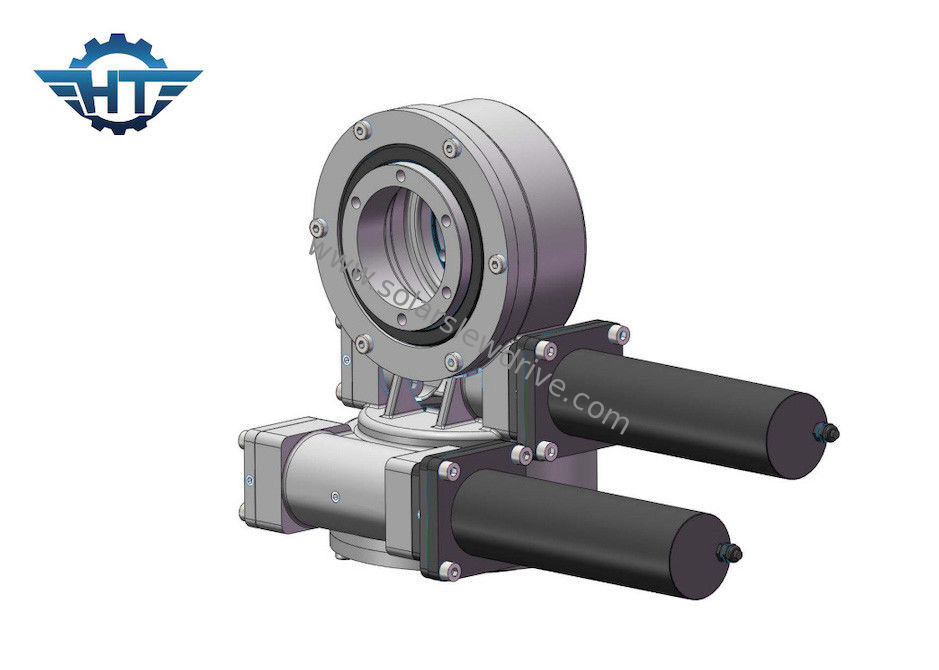

Le haut engrenage à vis sans fin de petite taille de prévention a massacré la commande pour le système de piste solaire de double axe
Description d'entraînement de groupe d'engrenage à vis sans fin
La commande de pivotement d'engrenage à vis sans fin avec le mécanisme d'engrenage à vis sans fin est employée souvent dans les occasions où la charge biaxiale et le grand rapport de transmission sont nécessaires dans le travail intermittent. Des commandes de pivotement peuvent être employées pour les applications qui font des rotations circulaires. Ce produit peut être très utilisé dans des domaines de machines de construction tels que des véhicules de travail aérien, des grues de camion, production d'électricité photovoltaïque solaire, génération d'énergie éolienne et d'autres nouveaux champs d'énergie, aussi bien que d'autres champs d'automation, machine-outil fabriquant, des communications aérospatiales, etc.
Représentation de série de SDE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Caractéristiques
1. réalisez la rotation dans le sens horaire et dans le sens contraire des aiguilles d'une montre
2. le taux élevé d'IP de la catégorie 66 pour empêcher l'eau et la poussière et est très approprié pour usage dans l'extérieur
3. trois types : Des commandes de groupe de série d'expert en logiciel, du VE et de SDE, série du VE sont en grande partie appliquées dans le système de piste solaire, puissance concertrated parabolique, alors que les séries de Se sont en grande partie appliquées dans des machines de construction. Les séries de SDE sont de doubles commandes de groupe d'axe, elles peuvent aider le système solaire pour dépister le soleil à tout moment et à n'importe quel direaction.
Application
Des commandes de pivotement sont habituellement trouvées dans l'application comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, CSP, CPV, antenne de satellite, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
