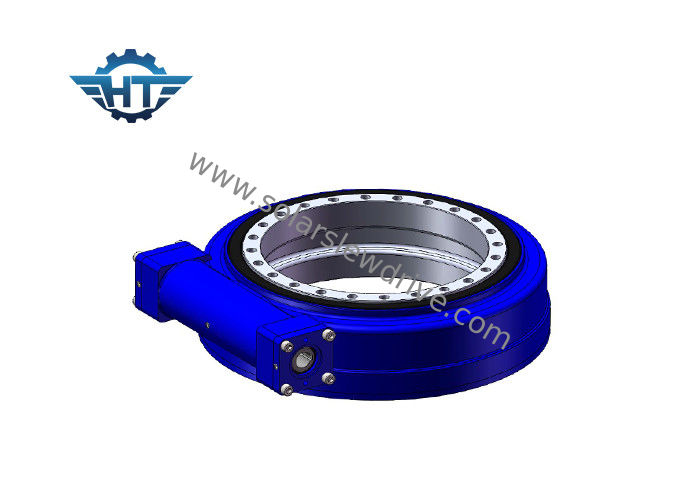

Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
---|---|---|---|
Efficacité: | 40% | Type: | série horizontale |
Application: | Énergie solaire | Service d'OEM: | Disponible |
Point d'origine: | Changzhou (Chine). | Pilote: | moteurs de 24VDC |
Surligner: | boîte de vitesse d'entraînement de ver,anneau de pivotement d'engrenage à vis sans fin |
Description
Quelle est une commande de pivotement ?
Une commande de pivotement (ou la commande de groupe pour faire court) est une complète, prêt à installer le système qui se compose d'un anneau de pivotement de boule ou de rouleau (incidence), du ver, et du logement complètement inclus. Il peut être adapté aux besoins du client avec les boîtes de vitesse planétaires hydrauliques ou électriques avec la catégorie sélectionnable d'IP basée sur différentes applications et demande de clients.
Il a les caractéristiques de la protection contre la corrosion, de la charge élevée, et de la haute précision.
Le pivotement d'engrenage à vis sans fin est largement appliqué dans les parties relativement rotatoires du gisement de machines et d'énergie solaire telles que le système de piste solaire, châssis rotatoire des machines fonctionnantes aériennes, grue de camion, perceuse de roche, foreuse, saisissant la machine en bois, machine de bâti de code.
Paramètres de la commande de pivotement
Paramètres d'optimisation du traitement de modèle de Se | ||||||||||
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Le hangtuo de Changzhou emploie une technologie de double-enveloppe pour produire une commande de pivotement avec la technologie de ver d'anneau-blessure comme les moyens les plus importants de maximiser la charge et d'améliorer l'efficacité et l'exactitude de transmission. Quand le ver est engagé dans l'incidence de pivotement, l'engagement de multi-dent peut être réalisé, et quand le ver est engagé, seulement engagement d'un-dent peut être réalisé. Le plus grand engagement de surface de dent des 5 à 11 dents augmente ainsi considérablement la force et la puissance de la transmission. Notre gamme de la commande de groupe est disponible dans plusieurs séries et couvre un large éventail de modèles. Les dimensions de gamme de performances et d'installation peuvent répondre aux besoins de différentes applications. Actuellement, nos produits peuvent être divisés en 9 modèles de base, le diamètre du caniveau s'étend de 75mm à 800mm. La gamme de charge est de 6kNm à 220kNm, la sortie de couple est de 200Nm à 63kNm, le couple de rotation est de 500Nm à 271kNm, et le rapport de réduction de transmission est de 30:1 à 156600 : 1. La méthode d'installation peut être horizontale, verticale ou multiaxe.
Vous pouvez commander un type de base (vitesse ouverte) ou un type entièrement inclus. Nous offrons également une commande biaxiale de groupe (la commande rotatoire simple tourne simultanément dans les deux directions) et commande de simple-axe une double (deux vers d'entraînement conduisent la même chose pivotant portant sur un axe simple).
Les applications typiques d'entraînement de groupe incluent les centrales solaires, les turbines de vent, les grues de camion, les véhicules de travail aérien, l'équipement de service, l'équipement hydraulique, l'équipement de pétrole, l'équipement de direction de roue, les excavatrices, et l'équipement de levage automatique. Il y a beaucoup d'autres applications qui n'ont pas été exhaustivement énumérées, car la commande de pivotement est le meilleur choix pour les applications qui offrent les charges élevées et le couple élevé sur la même transmission.
Nous produisons beaucoup de différents types de commandes de groupe et offrons beaucoup de types des commandes de groupe et de composants d'entraînement. Nos commandes de groupe peuvent être à verrouillage automatique ou de retour-commande. La commande à verrouillage automatique de groupe ne s'inverse pas quand la force inverse est transmise de l'anneau de pivotement au ver, et il n'y a aucun besoin d'installer un frein distinct. Au lieu de à verrouillage automatique, elle peut être conduite à l'envers. Pour des applications hydrauliques, nous alimentons les moteurs hydrauliques à nos clients. Pour l'équipement électrique, nous pouvons alimenter des boîtes de vitesse et de divers moteurs pour nos clients.
