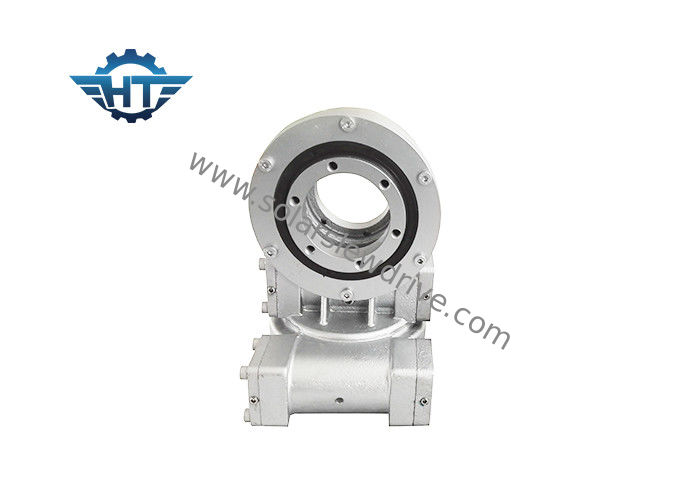

Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | SDE7 » |
---|---|---|---|
Rapport de vitesse: | 57:1 | Couple de production évaluée: | 2000 nanomètres |
Tenir le couple: | 13200 nanomètre | Inclinaison du couple: | 7500 nanomètre |
Efficacité: | 40% | Couleur standard: | RAL 9006 |
Surligner: | petite commande de groupe,moteur d'entraînement de ver |
La commande de pivotement est un nouveau type de produit de pivotement, habituellement appelé l'anneau de pivotement, qui se compose habituellement de ver, d'anneau de pivotement, de logement, de moteur et d'autres composants. Puisque les composants de noyau pivotent des incidences, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande rotatoire a des caractéristiques d'installation facile, d'entretien facile et de catégorie plus élevée d'IP.
La commande de pivotement sont très utilisée les systèmes dans de picovolte, de CPV, de STP piste et les applications solaires de construction comprenant des grues de camion, des manlifts, des plaques tournantes, des machines de port, des véhicules modulaires, de petits systèmes d'énergie éolienne et des communications par satellites.
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppant la commande de ver à l'intérieur
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Données techniques
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
Applicatons
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
