Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE8" |
Quantité de commande min: | 1 pièce |
---|---|
Prix: | USD 100~380/ pc |
Détails d'emballage: | Boîte en contreplaqué |
Délai de livraison: | 15 à 45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 pièces par mois |
Application du projet: | Système de suivi flexible des panneaux solaires | Moteur: | Moteur 24VDC |
---|---|---|---|
Classe de revêtement: | C5 | Caractéristique: | Installation rapide |
Lubrification: | Graisse | Niveau de protection: | Résistance à la corrosion |
Résultats carrés: | 94*94 mm | Type de moteur: | moteur à courant continu à brosse planétaire |
Surligner: | Le traceur solaire de 8 pouces a été tué.,boîte de vitesses 24VDC traqueur solaire,le moteur ip66 slew pour le traceur solaire |

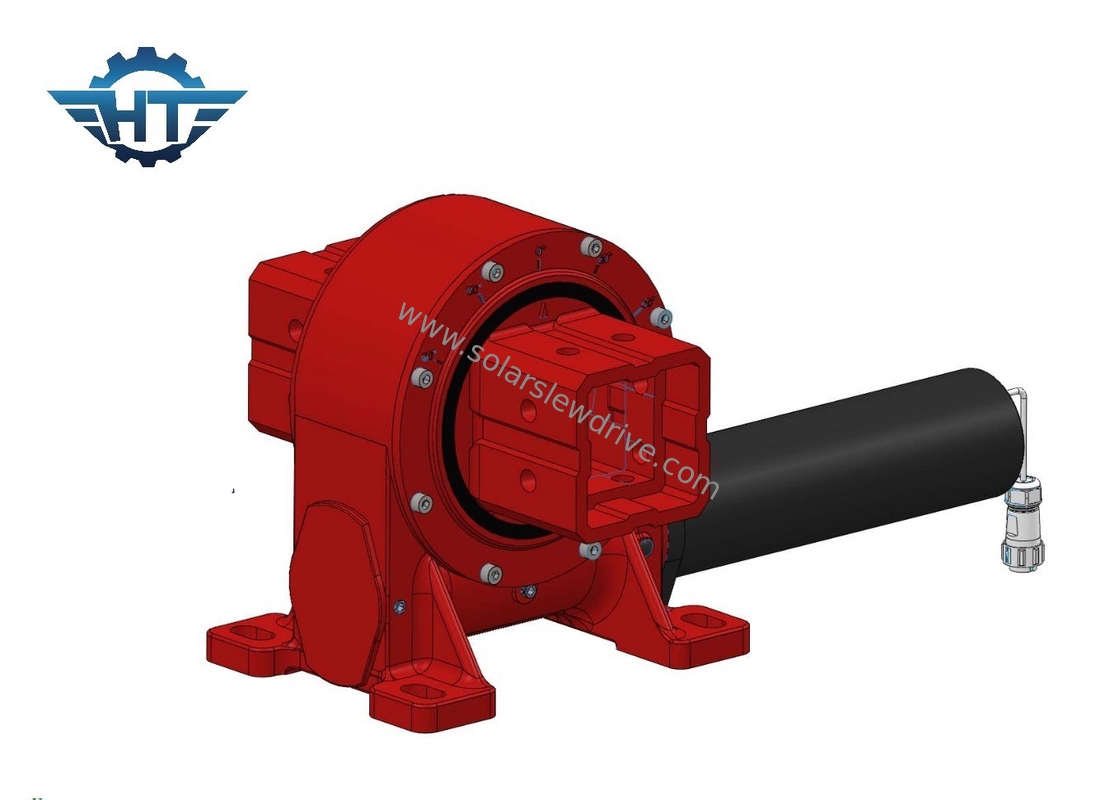

VE8 " Traqueur solaire avec boîte de vitesses 24VDC pour panneau solaire
Le moteur à chenille VE8 "Définition
Les entraînements de rotation des engrenages à ver sont des composants polyvalents utilisés dans un large éventail d'applications où une rotation contrôlée, précise et puissante est requise.Les caractéristiques de leur conception les rendent adaptés aux scénarios impliquant de lourdes charges et la nécessité d'un positionnement précis.
Données techniques des entraînements de virage du modèle VE
Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Caractéristiques
L'intégration de l'anneau pivotant:
Souvent, les entraînements pivotants sont intégrés à un roulement à anneau pivotant, ce qui leur permet de gérer des charges axiales et radiales tout en maintenant une rotation en douceur.
Contrôle de la précision et de la réaction:
Les conceptions d'engrenages à vers présentent généralement une faible réaction, ce qui garantit un positionnement précis et précis.
Auto-verrouillage:
La nature auto-verrouillable du mécanisme d'engrenage empêche la charge d'être entraînée à l'arrière, ce qui améliore la sécurité et la stabilité dans les positions statiques.
Applications
Systèmes de satellites et de radars
Le mouvement précis offert par les entraînements pivotants les rend appropriés pour le positionnement des antennes satellitaires et des systèmes radar, assurant un alignement précis.
Pour les appareils à sous-traitance:
Ces entraînements sont utilisés dans les plateaux tournants et les convoyeurs industriels où une rotation contrôlée et fluide est essentielle pour les processus de manutention des matériaux.
Équipement médical:
Certains équipements médicaux, tels que les appareils d'imagerie et les systèmes de chirurgie robotique, peuvent utiliser des entraînements pivotants pour un contrôle précis des mouvements.
Machines agricoles:
Les entraînements de virage peuvent être intégrés dans les machines agricoles pour des fonctions telles que la rotation des lames de coupe ou le réglage des angles de l'équipement.
