Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE7 » |
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 pièces par mois |
| Matériau des engins à vers: | 50Mn, 42CrMo | Efficacité: | 40% |
|---|---|---|---|
| Précision: | 00,15° | Durée de vie: | 30 ans |
| Niveau de bruit: | ≤ 65 dB | Température de fonctionnement: | -20℃~+80℃ |
| Nom du produit: | Système de suivi solaire horizontal | Rating de la tension: | 24 V |
| Surligner: | Commande de groupe d'engrenage à vis sans fin VE7,entraînement de l'équipement de traction à ver à haut rendement,Le tracker solaire Ve7 a été tué |
||

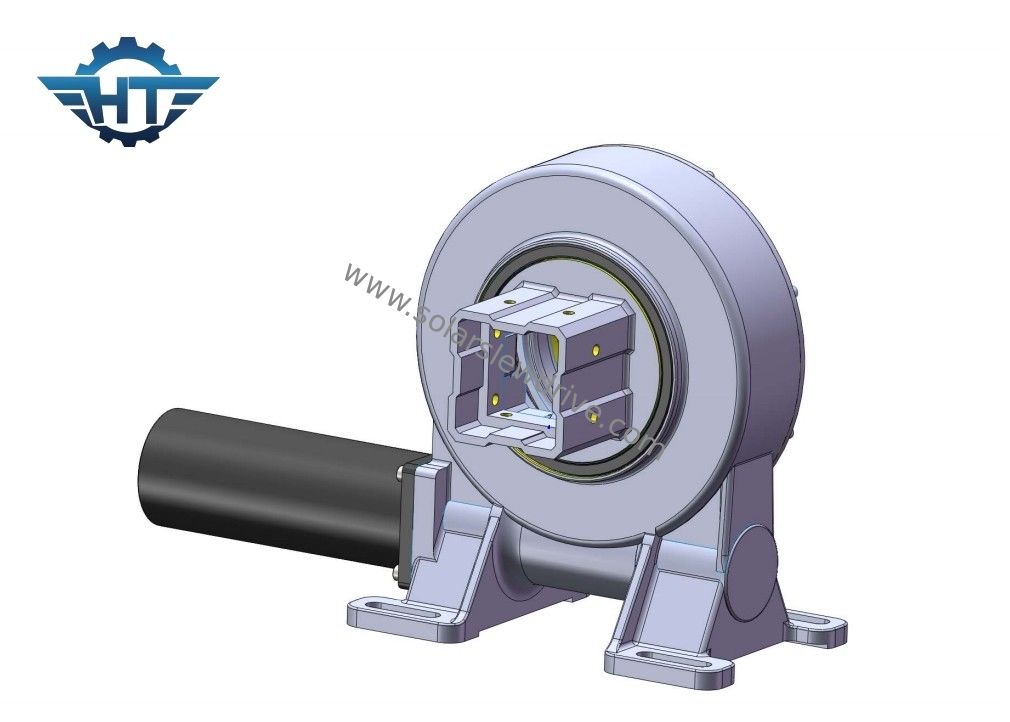

VE7 Tracteur à chenille pour système de suivi solaire horizontal
Description de la boîte de vitesses à entraînement à chenille VE7
Une boîte de vitesses de rotation, également connue sous le nom d'entraînement de rotation ou d'anneau de rotation, est un dispositif mécanique utilisé pour fournir un mouvement de rotation ou de rotation à des machines et équipements lourds.Il est couramment utilisé dans les applications nécessitant une rotation contrôlée, comme les grues, les excavatrices, les éoliennes et les traceurs solaires.
La boîte de vitesses à remontage est constituée de plusieurs composants clés:
Anneau extérieur: l'anneau extérieur sert de partie fixe de la boîte de vitesses et fournit une surface de montage stable.Il est généralement de forme circulaire et comprend une série de dents d'engrenage ou de voies de roulement sur sa circonférence interne.
Anneau intérieur: l'anneau intérieur est relié à l'équipement ou à la machine qui nécessite un mouvement de rotation.L'anneau intérieur comporte également des dents d'engrenage ou des voies de course sur sa circonférence extérieure.
Mécanisme d'engrenage: le mécanisme d'engrenage permet la rotation de l'anneau intérieur par rapport à l'anneau extérieur.Il se compose généralement d'un ensemble d'engrenages ou de rouleaux qui s'engagent avec les dents ou les voies de course sur les anneaux intérieur et extérieur.En transmettant le couple et en réduisant le frottement, le mécanisme d'engrenage permet un mouvement de rotation lisse et contrôlé.
Système d'entraînement: Le système d'entraînement est responsable de l'alimentation de la boîte de vitesses.Le système d'entraînement transfère l'énergie de rotation au mécanisme de transmission, initiant le mouvement de rotation.
Les roulements: Les boîtes de vitesses à virage incorporent des roulements pour soutenir la charge et minimiser le frottement pendant la rotation.assurer la stabilité et la durabilité de la boîte de vitesses.
Étanchéité et lubrification: Pour protéger les composants internes des contaminants et maintenir un fonctionnement en douceur, les boîtes de vitesses à remontage sont équipées de systèmes d'étanchéité.et autres particules entrant dans la boîte de vitessesLa lubrification est également essentielle pour réduire le frottement et l'usure entre les pièces mobiles, ce qui prolonge la durée de vie de la boîte de vitesses.
Données techniques des entraînements verticaux à virage de série unique
| Modèle | Ratio | Le couple de sortie nominal (N.m.) | Le couple d'inclinaison (N.m.) | Le couple de maintien (N.m.) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 01 | - Oui, oui. | 12 |
| 5 pouces | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 01 | - Oui, oui. | 18 |
| 7 pouces | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 01 | - Oui, oui. | 32 |
| 8 pouces | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 01 | - Oui, oui. | 28 |
| 9 pouces | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 01 | - Oui, oui. | 52 |
| 12 pouces | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 01 | - Oui, oui. | 65 |
| 14 pouces | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 01 | - Oui, oui. | 88 |
| 17 pouces | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 01 | - Oui, oui. | 135 |
| 21 pouces | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 01 | - Oui, oui. | 192 |
| 25 pouces | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 01 | - Oui, oui. | 251 |
Applications
Les boîtes de vitesses à virage sont conçues pour fournir un mouvement de virage précis et contrôlé, permettant aux équipements lourds de tourner horizontalement ou verticalement.conditions environnementales difficiles, et de fonctionnement continu, ce qui en fait des composants cruciaux dans diverses applications industrielles et de construction.
Glossaire des paramètres clés
Temps de inclinaison:Ce couple est la charge gravitationnelle multipliée par la distance entre la position de la charge et le centre du roulement de pivotement.Le moteur de virage sera renversé..
Charge radiale:La charge verticale par rapport à l'axe du roulement de virage
Charge axiale:La charge parallèle à l'axe du roulement de rotation
Le couple de maintien:Il s'agit du couple inverse.Lorsque l'entraînement tourne à l'envers et que les pièces ne sont pas endommagées,le couple maximal atteint est appelé couple de maintien,il est également considéré comme couple cassé.
Autolocalisation:Ce n'est que lorsqu'il y a une charge que l'entraînement de rotation n'est pas en mesure de tourner à l'envers et est donc appelé auto-verrouillage.
