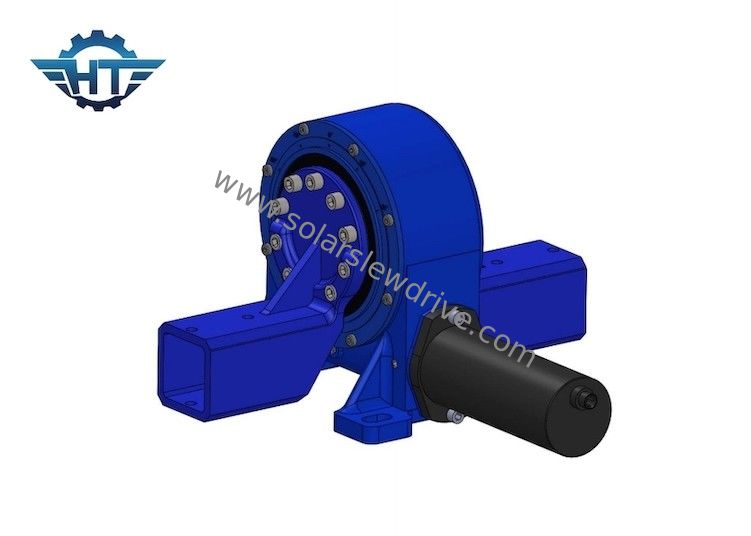

VE9 de petite taille » commande solaire du groupe pour le système de piste simple horizontal d'axe

VE9 de petite taille » commande solaire du groupe pour le système de piste simple horizontal d'axe

  • VE9 de petite taille » commande solaire du groupe pour le système de piste simple horizontal d'axe
  • VE9 de petite taille » commande solaire du groupe pour le système de piste simple horizontal d'axe
VE9 de petite taille » commande solaire du groupe pour le système de piste simple horizontal d'axe
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE9 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 100~400/ pc
Détails d'emballage: boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 2000 PCs par mois
Contact
Description de produit détaillée
Modèle: VE9 » Auto-serrure: Oui
Certificat: ISO9001, CE Garantie: 5~10 ans
Matériel: Quart Application: Système de piste solaire d'axe simple horizontal
Essai: Essai de couple, devoir etc. de la vie. Exactitude: ≤0.1
Surligner:

Axe simple de cheminement solaire d'entraînement de groupe

,

 » Commande solaire du groupe VE9

,

Commande de cheminement solaire horizontale de groupe

Commande résistante de petite taille de groupe pour le système de piste solaire d'axe simple horizontal



Description résistante d'entraînement de groupe



La commande de pivotement de HT est une boîte de vitesse conçue pour manipuler les charges radiales ou axiales avec le couple de rotation élevé. En outre, l'anneau de pivotement soutenant au coeur de la commande lui permet de résister aux charges élevées d'encorbellement ou de moment. Un descendant de la vis sans fin de « ver », les commandes rotatoires sont trouvés dans des machines de construction, la fabrication, l'équipement militaire, et beaucoup d'autres applications où la force et la précision sont exigées.



Représentation des commandes de pivotement de série du VE



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Oui 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Oui 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Oui 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Oui 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Oui 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Oui 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Oui 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Oui 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 251



Caractéristiques



Du matériel au produit fini, nos commandes de ver sont conçues, examinées et garanties pour l'exactitude de cheminement de l'efficacité selon les exigences spéciales des clients.



La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement.



Applications



La physique des commandes de pivotement leur font une solution souple pour beaucoup d'applications. En fonction, le mouvement axial de la commande de pivotement, ou mouvement autour de son axe, agit l'un sur l'autre pour produire du couple radial. Cette action se produit en engrenant les cannelures du ver horizontal avec les dents de la vitesse verticale. En tournant, le mouvement axial de l'engrenage à vis sans fin transfère la force amplifiée de couple aux vitesses radiales. Le nombre de fils sur le ver et le nombre de vitesses agissant l'un sur l'autre détermineront le rapport de vitesse de l'unité. Les commandes de pivotement sont plus adaptées pour des applications où le couple élevé peut produire le positionnement précis et l'exactitude de rotation. Cette conception continue l'unité fonctionner sans à-coup et puissant avec le dégagement minimal.
