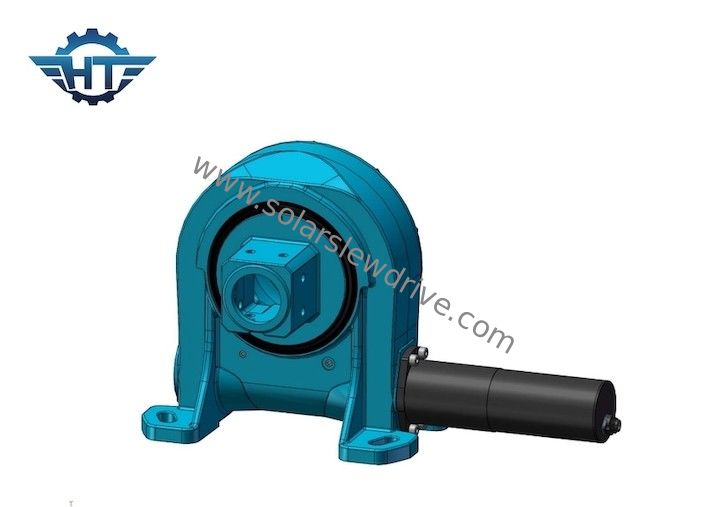

Commande verticale de pivotement d'engrenage à vis sans fin de 9 pouces pour le système de piste solaire se tenant élevé de couple

Commande verticale de pivotement d'engrenage à vis sans fin de 9 pouces pour le système de piste solaire se tenant élevé de couple

  • Commande verticale de pivotement d'engrenage à vis sans fin de 9 pouces pour le système de piste solaire se tenant élevé de couple
  • Commande verticale de pivotement d'engrenage à vis sans fin de 9 pouces pour le système de piste solaire se tenant élevé de couple
Commande verticale de pivotement d'engrenage à vis sans fin de 9 pouces pour le système de piste solaire se tenant élevé de couple
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE9 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~380/ pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 2000 PCs par mois
Contact
Description de produit détaillée
Modèle: 9 pouces Rapport de vitesse: 61:1
Efficacité: 40% Précision: moins de 0,1 degrés
Conducteur: Moteur électrique de C.C Type: Verticale montée
Application: Système de piste solaire Couleur: comme en a été faite la demande
Surligner:

Commande verticale de pivotement d'engrenage à vis sans fin

,

Commande de pivotement de vitesse de groupe de 9 pouces

,

Commande se tenante élevée de pivotement de vitesse de couple

Commande verticale de pivotement d'engrenage à vis sans fin de 9 pouces pour le système de piste solaire se tenant élevé de couple



Description d'entraînement de pivotement d'engrenage à vis sans fin



Puisque le réducteur de pivotement d'entraînement est habituellement employé comme composant général d'équipement à grande échelle, le produit de réducteur d'entraînement de pivotement est dans un état composant d'assemblée quand il est livré à l'utilisateur, et doit être relié et réuni avec le centre serveur quand il arrive au fabricant de la machine complète. Dans ce processus, particulièrement pour la commande de pivotement avec une structure fermée, parce que la connexion entre l'enveloppe extérieure et la pièce interne de transmission et la connexion entre la commande entière de pivotement et le centre serveur emploient le même ensemble de trous se reliants, la commande de pivotement pré-est reliée entre l'enveloppe extérieure et la pièce interne de transmission quand elle quitte l'usine. Cette connexion comporte l'ajustement de dégagement et de position de transmission des pièces internes de transmission de la commande de pivotement, ainsi en se reliant au centre serveur, il est nécessaire de maintenir ces pré-connexions dans le même groupe de trous de bride, et employez d'autres trous réservés aux utilisateurs par le fabricant rotatoire d'entraînement. Il doit être installé ainsi que le centre serveur. Pendant ce processus, la forme originale d'assemblée de la commande de pivotement ne doit pas être endommagée, pour pour ne pas endommager son efficacité de transmission. La commande de pivotement fournie à l'utilisateur a été remplie d'huile de graissage avant de quitter l'usine. Quand le moteur principal est livré à l'utilisateur, l'utilisateur devrait être informé pour ajouter régulièrement l'huile de graissage et pour la maintenir selon les règles de l'utilisation de la commande de pivotement.



Paramètres des séries du VE



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Oui 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Oui 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Oui 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Oui 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Oui 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Oui 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Oui 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Oui 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 251



Avantages



1. Tournez de ±60°, intérieur d'arrêt dur

1. Moment fort de renversement basé sur l'anneau de pivotement

2. Adopt enveloppant la commande de ver

3. Conduisez une plus grande charge pour l'usage du contact dentaire multi

4. Améliorez la fonction à verrouillage automatique statique



Application



Les applications incluent les traqueurs solaires, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, les ascenseurs et les turbines de vent des véhicules à moteur, les plats, l'antenne de satellite etc.
