Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~1600/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Matériel: | Quart | Modèle: | Pouce VE7 |
---|---|---|---|
Rapport de vitesse: | 57:1 | Précision: | ≤ 0,1 degrés |
Conducteur: | Moteur de C.C | Couleur: | Comme en a été faite la demande |
Tenir le couple: | 30800 nanomètre | Paquet: | Caisse de contreplaqué |
Surligner: | Commande horizontale de groupe d'engrenage à vis sans fin de sablier,Commande de groupe de vitesse de pouce VE7,Commande de groupe de système de piste de panneau de picovolte |

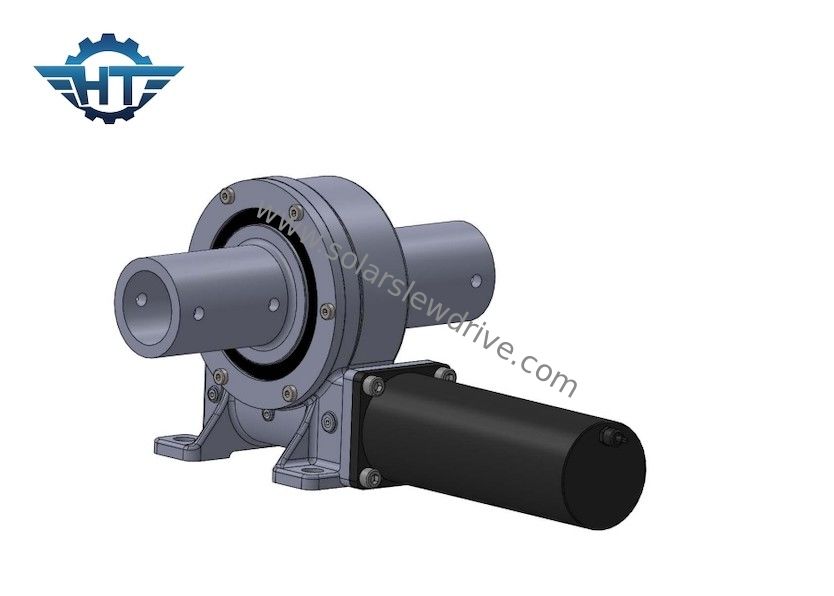

L'engrenage à vis sans fin du sablier VE7 a massacré la commande pour le système de piste simple horizontal de panneau de picovolte d'axe
Description d'entraînement de groupe d'engrenage à vis sans fin
La commande peut être divisée en deux types : embrayez la commande et la commande d'engrenage à vis sans fin selon différentes formes de transmission, et pouvez être divisé en deux types : type ouvert et type fermé selon les différentes formes fermées de transmission. La forme la plus simple de commande rotatoire est employée dans les excavatrices, les grues à tour et d'autres machines de construction. La plaque tournante d'entraînement sur le produit est le dernier lien de la chaîne de transmission de réduction. Cette commande rotatoire est une transmission ouverte de vitesse, et son embout avant doit être équipé d'un réducteur planétaire avec un grand rapport de réduction en tant que sa puissance fournie, ainsi ce peut seulement s'appeler une commande rotatoire. Le prototype de la commande, afin d'augmenter la gamme d'application de tels produits et améliorer plus loin la commodité de l'entretien d'utiliser-et de produit, une commande rotatoire avec l'engrenage à vis sans fin intégré et commande de ver a été développé. Appliqué à de tels produits, la commande rotatoire équipée du ver d'enveloppement augmente non seulement le couple-moteur, mais améliore également plus loin l'exactitude motrice, et peut être à commande numérique, ainsi elle est très utilisée en dépistant et en réglant avec précision des dispositifs sur l'équipement de génération solaire et d'énergie éolienne. Elle a de bons résultats d'application dans les domaines des robots, du radar, du levage résistant à vitesse réduite, de l'équipement de levage, des plaques tournantes de commande numérique par ordinateur de précision et d'autres produits.
Feuille technique d'entraînement de pivotement de série du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Oui | 251 |
Application
Nous sommes commis à rechercher, à développer et à appliquer les commandes de haute qualité de pivotement. Nous fournit les commandes mécaniques fiables de pivotement pour l'axe simple horizontal, le système de piste de picovolte de double-axe, CSP, conception de cheminement solaire de CPV. Nos produits professionnels et de haute qualité seront également appliqués comme solution régulière sur la plate-forme de travail aérienne, la grue de camion, le grippage de bois de construction, la plate-forme de forage, l'équipement de jet, le véhicule hydraulique de module, les chaînes de montage automatisées, les systèmes de lacet de vent, etc.
