Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE12 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~1600/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 500 PCs par mois |
| Matériel: | Quart | Auto-serrure: | Oui |
|---|---|---|---|
| Inclinaison du couple: | kNm 54,4 | Tenir le couple: | kNm 40,5 |
| Application: | Grues | Site d'installation: | Machines de construction |
| Emballage: | Contreplaqué | Moteur: | Moteur à courant alternatif |
| Surligner: | Boîte de vitesse inverse d'entraînement de groupe de serrure d'individu,Boîte de vitesse d'entraînement de groupe de moteur à courant alternatif,Haute boîte de vitesse d'entraînement de groupe de rapport de transmission |
||

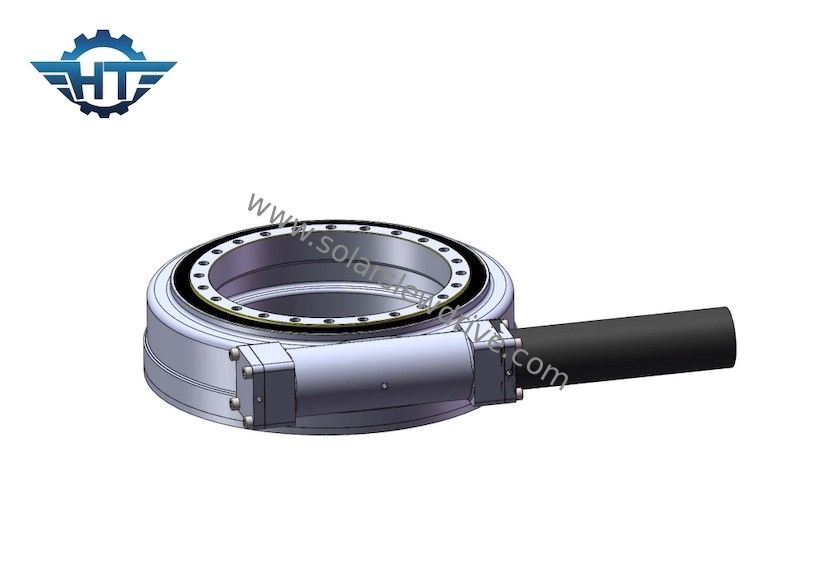

Boîte de vitesse d'entraînement de groupe de serrure d'individu de l'inverse IP66 avec le rapport élevé de transmission pour des grues
Description d'entraînement de groupe de serrure d'individu
Le dispositif d'entraînement de pivotement incorpore un mécanisme plein-circulaire de transmission de décélération de pivotement de la source d'énergie d'entraînement. Il utilise l'incidence de pivotement comme partie conduite du système de transmission et pièce d'attachement du mécanisme. Selon l'attachement de la partie motrice, la source motrice et la couverture sur un des anneaux intérieurs et externes du pivotement soutenant l'autre anneau est utilisée comme partie conduite du système de transmission et comme base de connexion de l'organe mobile conduit, ainsi l'utilisation de l'incidence de pivotement elle-même est la caractéristique de la connexion de pivotement de plein-cercle, et la source d'énergie d'entraînement et les pièces principales de système de transmission sont configurées. , la fabrication lui d'une sorte du mécanisme universel de transmission de décélération qui intègre les fonctions de la rotation, de la décélération et de l'entraînement, et en même temps a une structure simple et est commode pour fabriquer et maintenir.
Paramètres des séries de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Application
Les incidences d'anneau de pivotement peuvent être utilisées pour un large éventail d'applications. Les secteurs de la gamme de déploiement des excavatrices et des grues, extraction à ciel ouvert et turbines de vent, à l'antenne. D'autres champs d'application incluent la construction et le système de piste solaire.
