Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE3" |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~1100/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Lieu d'origine: | Changzhou, Chine | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Protégez la caractéristique: | IP66 | Couple normal de sortie: | 533 nanomètre |
| Tenir le couple: | 7000 nanomètre | Inclinaison du couple: | 744 Nm |
| Couple de sortie évaluée: | 0,065 tr/min | utilisation: | Traqueurs solaires |
| Surligner: | Engrenage à vis sans fin Ring Bearings de pivotement de petite taille,0.065 RPM Slewing Ring Bearings,065 t/mn pivotant Ring Bearings |
||

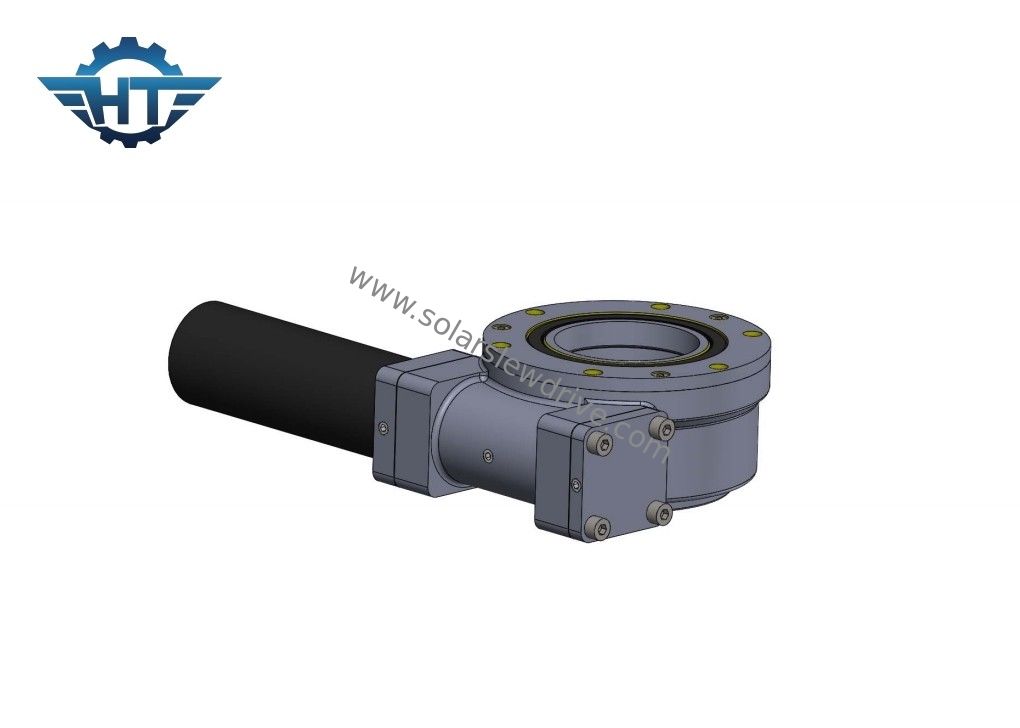

Système de piste de petite taille de pivotement Ring Bearings For Lingkage Solar d'engrenage à vis sans fin
Description de petite taille de pivotement Ring Bearings
Le réducteur rotatoire est un mécanisme rotatoire de transmission de décélération de plein-cercle qui intègre une source d'énergie d'entraînement. Il utilise une incidence de pivotement comme disciple de transmission et attachement de mécanisme. La source motrice et l'enveloppe, et l'autre anneau est employée comme disciple de transmission et la base de connexion de l'organe mobile conduit, de sorte que l'incidence de pivotement elle-même soit une connexion de pivotement de plein-circonférence, et la source d'énergie d'entraînement et les pièces principales de transmission lui font un mécanisme universel de transmission de décélération qui intègre les fonctions de la rotation, de la décélération et de l'entraînement, et en même temps ont une structure simple et sont commode pour fabriquer et maintenir.
Paramètres de groupe Ring Drive de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Avantage
1. Utilisez un engrenage à vis sans fin pour réaliser la rotation, qui sont plus lents dans la vitesse mais peuvent magnifier un couple d'entrée à des rapports beaucoup plus élevés et sont employés dans les applications exigeant le couple élevé
2. Conception, catégorie jointes de la protection IP66 qui est parfaite pour des conditions dures extérieures comme le port, extrayant etc.
3. caractéristique d'Auto-serrure qui lui font une pièce de sécurité
4. Peut attacher le moteur différent de vitesse pour gagner le grand rapport d'engrenage de transmission, de ce fait donnant l'unité entière à vitesse réduite avec le couple élevé
