Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE3 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Matériel: | Quart | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 600 Nm | Tenir le couple: | 1500 Nm |
| Inclinaison du couple: | 5800 Nm | Couleur standard: | RAL 9006 |
| Contrecoup: | <0.1° | Rotation: | azimut et altitude |
| Surligner: | Boîte de vitesse d'entraînement de groupe de haute précision,Couple se tenant élevé d'entraînement de groupe,Commande de groupe de système de piste de CSP Sun |
||

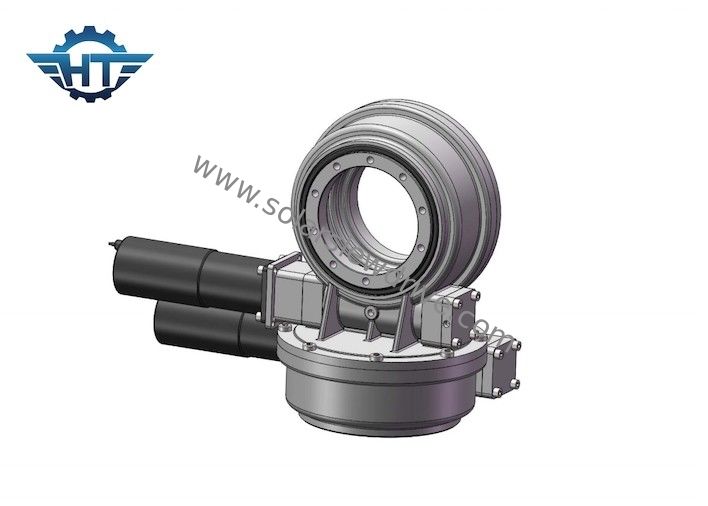

La boîte de vitesse de petite taille d'entraînement de groupe de haute précision pour la participation élevée serrent à la clé dynamométrique le système de piste de CSP Sun
Description de petite taille d'entraînement de groupe de haute précision
Les avantages et les inconvénients de la technologie de cheminement dépendent principalement de la qualité du système de contrôle et du système d'entraînement, et comme équipement moteur le plus utilisé généralement dans le système de piste de la centrale thermique solaire, particulièrement la station de la tour CSP, le réducteur de pivotement d'entraînement peut exactement et sûrement conduire le système de piste pour dépister le soleil en temps réel, et son exactitude de rotation peut directement affecter l'exactitude de réflexion du miroir, et son sérieux est lié à si le gisement entier de miroir peut fonctionner normalement. En outre, le réducteur de pivotement d'entraînement a également des rôles importants tels que la résistance à verrouillage automatique, de vent, l'anti-inclinaison, etc., qui peuvent être décrits comme « coeur » qui assure l'opération saine du système de piste.
Données techniques de la commande de pivotement de SDE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Application
De doubles commandes de pivotement d'axe sont employées dans les traqueurs solaires de double axe, héliostats, la chaleur de tour ont concentré des générateurs, le photovoltaics concentré (CPV), le générateur de plat et l'antenne de satellite.
1. commande de pivotement pour le système de piste solaire de double axe
2. commande de pivotement pour le système de poursuite de satellites
3. commande de pivotement pour le système de piste de picovolte de concentré
