Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Matériel: | 50Mn, 42CrMo | Modèle: | VE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 1750 Nm |
| Tenir le couple: | 13200 nanomètre | Inclinaison du couple: | 7000 nanomètre |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Surligner: | Commande simple verticale de pivotement d'axe,Commande solaire de pivotement de 1750 nanomètre,Sun dépistant la commande de pivotement de support de panneau |
||

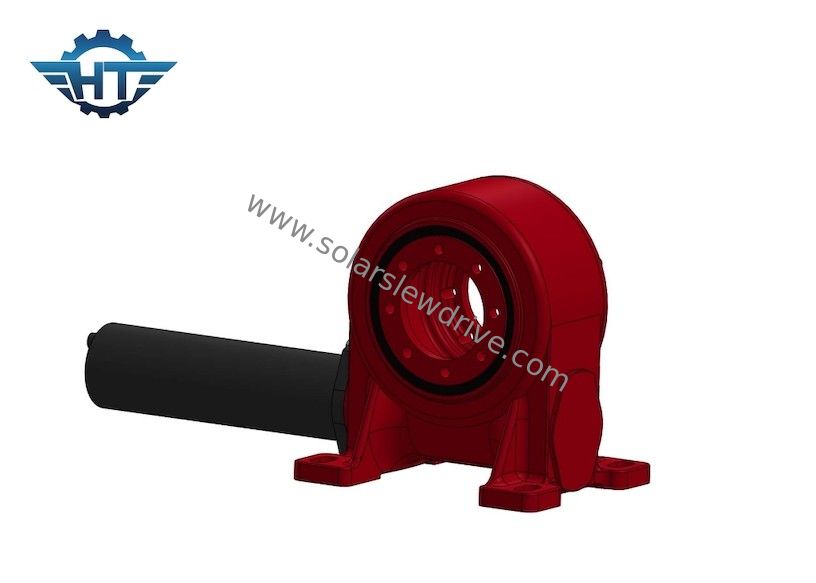

Commande simple verticale de pivotement d'axe pour Sun dépistant des systèmes de piste de support de panneau solaire
Description simple verticale d'entraînement de pivotement d'axe
1. Un grand rapport de transmission peut être obtenu, qui est plus compact que le mécanisme de vitesse hélicoïdal décalé d'axe.
2. Les surfaces de maillage de dent des deux roues sont alignées en contact, et sa portance est beaucoup plus haute que celle du mécanisme de vitesse hélicoïdal décalé d'axe.
3. La commande de pivotement d'engrenage à vis sans fin est équivalente à la commande de vis, qui est une commande de maillage de multi-dent, ainsi la commande est stable et le bruit est petit.
4. Il est à verrouillage automatique. Quand l'angle de dérive du ver est moins que l'angle équivalent de frottement entre les dents d'engrenage de maillage, le mécanisme a les propriétés à verrouillage automatique et peut réaliser pour renverser à verrouillage automatique, c.-à-d., seulement le ver peut conduire le ver, mais pas le ver. Comme le mécanisme à verrouillage automatique de ver utilisé dans ses machines lourdes, son à verrouillage automatique inverse peut jouer un rôle dans la protection de sécurité.
Données techniques
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
