Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE9" |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~504 / pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15 ~ 45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Lieu d'origine: | Changzhou, Chine | Modèle: | 9 pouces |
|---|---|---|---|
| Rapport de vitesse: | 61:1 | Efficacité: | 40% |
| Type: | Horizontal | Application: | Picovolte à la maison dépistant le support |
| Service d'OEM: | disponible | Moteur: | Moteur 24 V CC |
| Surligner: | Boîte de vitesse de grande précision d'entraînement de groupe,Anti boîte de vitesse d'entraînement de groupe de la poussière,A massacré la boîte de vitesse d'entraînement pour la tour concentrée |
||
Anti boîte de vitesse de grande précision d'entraînement de groupe de la poussière pour l'énergie solaire concentrée par tour
A massacré la description de boîte de vitesse d'entraînement
Il est critique dominer des commandes d'héliostat efficacité de centrale. À une usine de la tour CSP, les dizaines de milliers d'héliostats concentrent le rayonnement solaire sur un amortisseur de la chaleur à l'extrémité de la colonne d'absorption de la chaleur pour rassembler la haute température et pour rassembler la chaleur. Afin d'assurer la collection continue et stable de la chaleur, l'héliostat devrait dépister la position du soleil à tout moment, et se déplace les directions horizontales d'azimut et de lancement (double-axe) par le dispositif de transmission.
Composants communs de transmission des héliostats de tour---Réducteur rotatoire

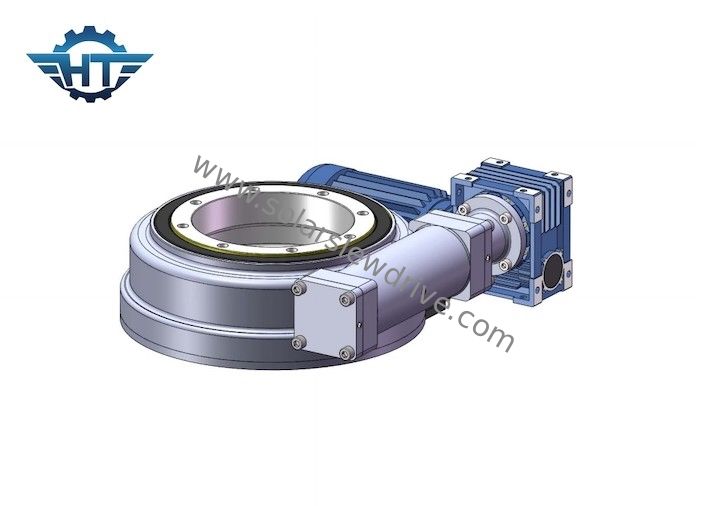

Actuellement, le composant de transmission le plus commun dans le système d'héliostat est le dispositif a appelé le réducteur rotatoire suivant les indications de la figure ci-dessous. Le réducteur rotatoire est généralement conduit par un moteur pour conduire la rotation de l'héliostat dans la direction biaxiale. Comme genre de machines de précision, l'application du réducteur rotatoire dans l'industrie solaire de production d'électricité thermique doit commander l'exactitude de cheminement dans 1mrad. L'engrenage à vis sans fin de double-enveloppement a un grand secteur de maillage avec la surface de dent, la précision plus élevée de transmission, et la résistance à l'impact forte. Son bas taux d'usage peut assurer l'exactitude et la vie dans des conditions à long terme d'utilisation, et est plus approprié à la région du nord-ouest où la station domestique de CSP est localisée. environnement dur.
Dans la centrale de tour, les composants d'entraînement dans l'orientation horizontale en grande partie employer le réducteur rotatoire, mais l'angle de lancement peuvent choisir la tige pousseuse ou le réducteur rotatoire.
Paramètres des commandes de pivotement de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Caractéristiques
1. ver de Heure-verre pour le contact et la vie concurrentiels de vitesse, et capacité de charge statique
2. niveaux multiples de précision : contrecoup variable pour différents besoins d'application
3. Suffisance standard de cachetage et de graisse
4. grande conception de l'anti-eau et de l'anti-poussière, IP66
5. À verrouillage automatique, aucun besoin de coupure
6. Enveloppez le ver
7. applications principales : Picovolte solaire, plates-formes de travail aérien, grues de camion, Marine Cranes
