Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15 ~ 45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Lieu d'origine: | La Chine | Matériel: | Quart |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie: | 5060 Nm |
| Tenir le couple: | kNm 40 | Inclinaison du couple: | 5 kNm |
| Modèle: | VE7 | Application: | Système de piste solaire |
| Surligner: | Boîte de vitesse simple d'entraînement de groupe d'axe,A massacré la boîte de vitesse d'entraînement pour le système de piste solaire,Réducteur de boîte de vitesse d'entraînement de groupe de ver |
||

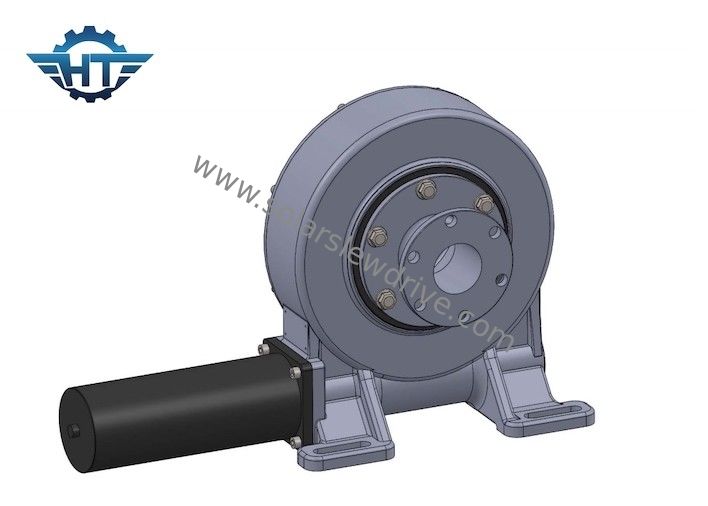

Réducteur simple vertical de boîte de vitesse de ver de l'axe VE7 pour le système de piste solaire
Description simple de boîte de vitesse de ver d'axe
Nos commandes de pivotement du VE sont principalement employées pour le picovolte, STP, systèmes de piste solaires d'axe de CSP. Nous avons également les types multiples de commandes de pivotement qui sont très utilisées pour des applications de construction, telles que des grues de camion, des manlifts, des plaques tournantes, des machines de port, des véhicules modulaires, de petites systèmes d'énergie éolienne et communications par satellites, des transporteurs de charge lourde, équipement d'inspection de pont, plate-forme de travail télescopique, des conditions de rotateur de panier, grue de yacht, mélangeur de ciment, excavatrice, etc. Nous pouvons également fournir des tailles multiples des moteurs hydrauliques, des moteurs de C.C, des moteurs pas à pas et des moteurs servo pour être assorties avec des commandes de pivotement. Nos produits ont été exportés vers partout dans le monde.
Feuille technique de commande de pivotement du VE
|
Modèle |
Rapport |
Couple de sortie évaluée (N.m) |
Inclinant le couple (N.m) |
Tenant le couple (N.m) |
Charge axiale (kN) |
Charge radiale (kN) |
Efficacité |
Précision (°) |
À verrouillage automatique |
Poids (kilogrammes) |
|
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Oui |
12 |
|
5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Oui |
18 |
|
7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Oui |
32 |
|
8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Oui |
28 |
|
9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Oui |
52 |
|
12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Oui |
65 |
|
14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Oui |
88 |
|
17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Oui |
135 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Oui |
192 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Oui |
251 |
Instructions d'installation
L'installation horizontale et l'installation verticale, voient au-dessous de l'image.
Remorquez les commandes simples de sleiwng peut réaliser de doubles systèmes d'entraînement de pivotement d'axe.
Une double commande de pivotement d'axe peut réaliser de doubles systèmes d'entraînement de pivotement d'axe.
Une commande de pivotement avec un déclencheur linéaire peut également réaliser de doubles commandes de pivotement d'axe.
Notre emballage et transport
Toutes les commandes de groupe seront emballées avec le cas en bois sans fumigration.
Transport de mer de soutien, transport d'air, transport routier et exprès tel que le TNT, le DHL, l'UPS, le SME, le Fedex, etc. pour l'échantillon et le petit transport de cargaison.
