Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15 ~ 45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Structure: | Engrenage autobloquant | moteur de vitesse: | moteur électrique |
---|---|---|---|
Rapport de vitesse: | 61:1 | Type: | Verticale montée |
Efficacité: | 40% | Précision: | ≤ 0,1 |
Application: | Système de piste solaire de picovolte | Couleur: | comme en a été faite la demande |
Surligner: | Individu fermant à clef la boîte de vitesse d'entraînement de pivotement,A massacré la boîte de vitesse d'entraînement pour le système de piste de picovolte,Boîte de vitesse de logement incluse d'entraînement de groupe |

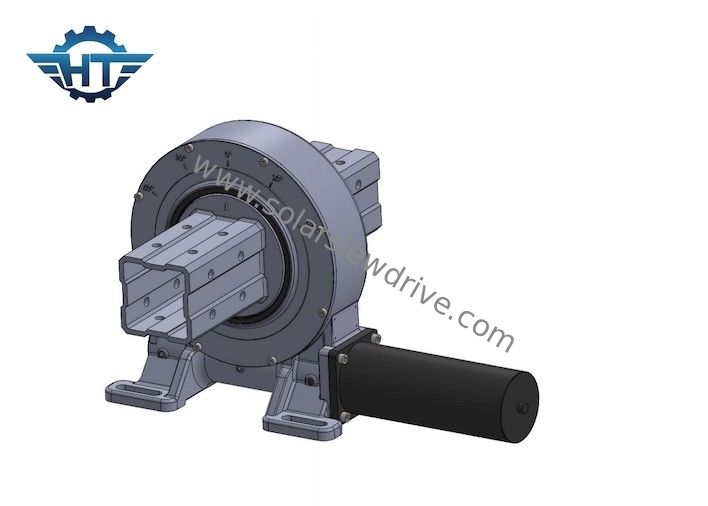

Individu inclus de logement fermant à clef la boîte de vitesse d'entraînement de pivotement pour le système de piste solaire de picovolte
Description de boîte de vitesse d'entraînement de pivotement
La commande de groupe d'engrenage à vis sans fin a les caractéristiques de à verrouillage automatique inverse, qui peuvent réaliser renversent à verrouillage automatique, c.-à-d., la vitesse peut seulement être conduite par le ver. Cette caractéristique fait la commande de groupe soit très utilisée dans l'énergie solaire, l'antenne, le levage, les opérations à haute altitude et tout autre équipement. Tout en améliorant le contenu scientifique et technologique du moteur principal, elle améliore également considérablement le facteur de stabilité et de sécurité d'opération du moteur principal.
Selon la forme variable de transmission de vitesse de commande de pivotement, il peut être divisé en commande de pivotement de vitesse et commande de pivotement d'engrenage à vis sans fin, héritant des caractéristiques respectives de la commande de vitesse et de la commande d'engrenage à vis sans fin. En termes de portance, la représentation du ver à engrenages est meilleure que celle du type de dent, et quand la commande de ver d'enveloppement est employée, sa portance, capacité d'anti-déformation et rigidité de transmission sont encore améliorées, mais la commande à engrenages de pivotement de ver est moins efficace en termes d'efficacité. Le subordonné à la commande de pivotement de vitesse, la commande de pivotement de vitesse est encore divisé en commande à engrenages de pivotement de dent, commande à engrenages hélicoïdale de pivotement, et type commande de vortex de pivotement.
Feuille technique de série du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Moment fort de renversement
2. Adoptez le double ver d'enveloppement
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
