Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE5" |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15 ~ 45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Matériel: | 50Mn, 42CrMo | Réducteur de pivotement: | VE5" |
|---|---|---|---|
| Rapport de vitesse: | 37:1 | Application: | Traqueur solaire |
| Moteur: | moteur électrique de vitesse | Garantie: | 10 ans |
| Certificat: | ISO9001, CE | Coefficient d'utilisation: | 30 ans |
| Surligner: | boîte de vitesse électrique de groupe de moteur de vitesse,boîte de vitesse d'entraînement du groupe 42CrMo,A massacré la boîte de vitesse pour le système de piste solaire |
||

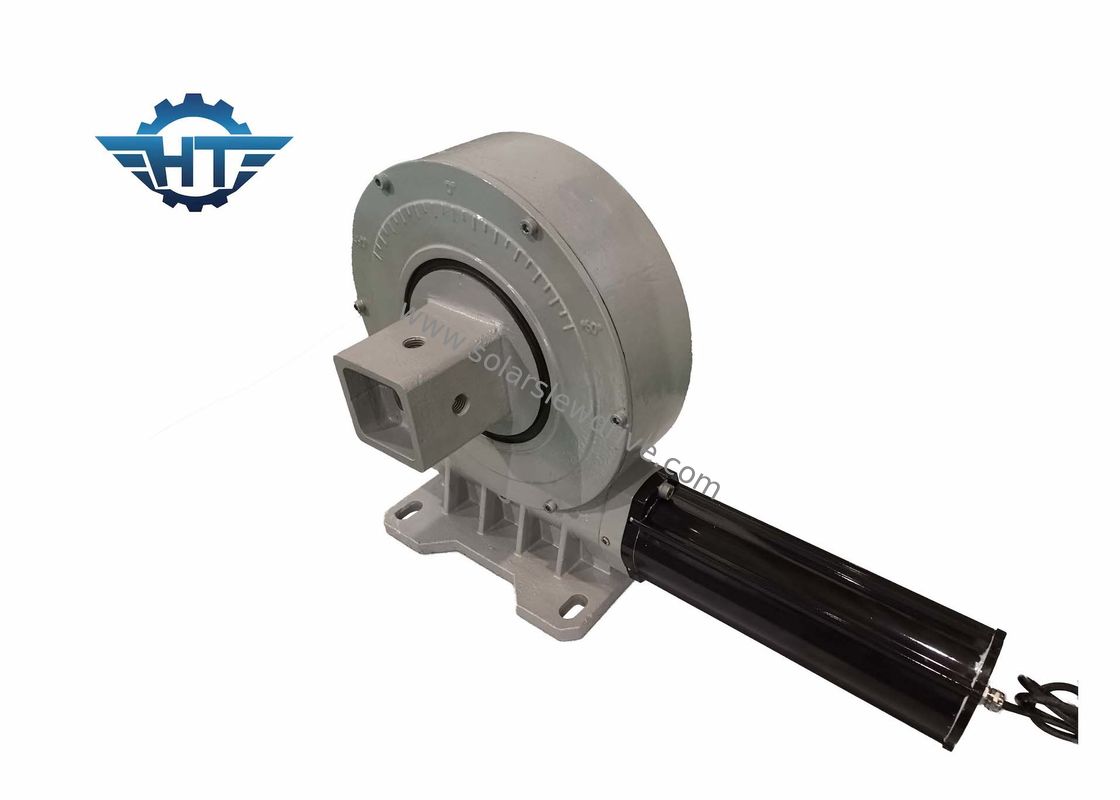

Petite boîte de vitesse verticale d'entraînement de pivotement pour le système de piste solaire
Petite description de boîte de vitesse d'entraînement de pivotement
Le dispositif d'entraînement de pivotement est un mécanisme plein-circulaire de transmission de décélération de pivotement qui intègre une source d'énergie d'entraînement. Il utilise une incidence de pivotement comme disciple de transmission et attachement de mécanisme. L'autre anneau est employé comme disciple de transmission et une base de connexion pour l'organe mobile conduit, de sorte que l'incidence de pivotement elle-même soit une connexion de pivotement de plein-circonférence, et la source d'énergie d'entraînement et la motivation essentielle sont efficacement configurées. C'est un mécanisme universel de transmission de décélération qui intègre les fonctions de la rotation, de la décélération et de l'entraînement, et en même temps a une structure simple et est commode de fabriquer et maintenir.
Paramètres d'optimisation du traitement des séries du VE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 |
Applications
Le dispositif d'entraînement de pivotement peut être utilisé dans n'importe quelle occasion qui exige la rotation de plein-cercle et exige la vitesse variable. Quand il est nécessaire de réaliser le transport d'énergie du grand couple, la transmission à haute précision de mouvement ou la sélection du mécanisme avec des conditions élevées pour la constitution et l'intégration compactes, les conducteurs de pivotement sont la meilleure solution.
Les applications plus communes sont généralement des machines d'ingénierie et de construction, aussi bien qu'énergie solaire, énergie éolienne et de diverses machines à long terme de suivi automatique.
