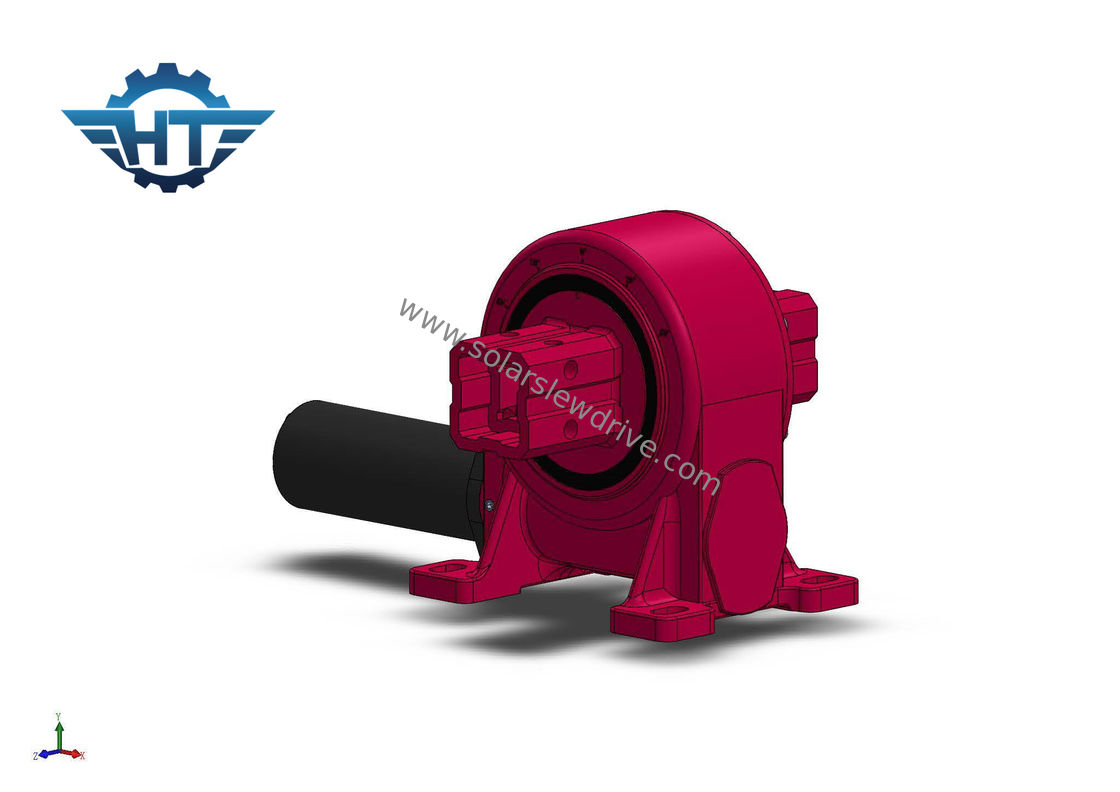

Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup

Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup

  • Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup
  • Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup
Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HANGTUO
Certification: CE, ISO9001
Numéro de modèle: VE5
Conditions de paiement et expédition:
Quantité de commande min: 1 pc
Prix: 145~226 USD/PC
Détails d'emballage: CAISSE EN CONTREPLAQUÉ
Délai de livraison: 15~30 jours
Capacité d'approvisionnement: 12000 PCS/YEAR
Contact
Description de produit détaillée
Réducteur et Moteur: VE5 & 24V Matériel: 42CRMN ou 50Mn
Application: Traqueur de panneaux solaires Garantie: 5~10 ans
Couleur: Au besoin Taille: De 3 à 25 Pouces
Module: Module d'engrenage à vis sans fin Caractéristique: IP66, longue durée de vie
Surligner:

Boîte de vitesse simple d'entraînement de groupe d'axe

,

Basse boîte de vitesse d'entraînement de groupe de contrecoup

,

Basse boîte de vitesse de pivotement de contrecoup

Axe solaire d'entraînement de groupe de traqueur de l'axe VE5 simple avec la boîte de vitesse planétaire de bas contrecoup



A massacré la description d'entraînement



Les commandes de pivotement sont très utilisées dans le système de piste du soleil. Le cheminement photovoltaïque de centrale inclut la tringlerie plate de simple-axe, la tringlerie oblique de simple-axe, le simple-axe oblique, et le système de piste biaxial.





Les applications d'entraînements de pivotement



1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 pour la tringlerie simple plate d'axe. Ce genre de système convient aux latitudes en-dessous de 30 degrés et pentes de la terre moins de 12 degrés.

Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup 0



2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, commande du pivotement SE21 pour la tringlerie simple oblique d'axe. Ce genre de lui convient aux systèmes moyens aux latitudes élevées, la terre doit être approximativement plat.

Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup 1



3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, commandes du pivotement VE9 pour l'unité oblique de simple-axe. Ce genre de système convient au milieu aux latitudes élevées.

Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup 2



4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, commande du pivotement SDE21 pour le double système de piste solaire. Ce genre de systèmes conviennent à tout le genre de forme de relief.

Boîte de vitesse simple d'entraînement de groupe de l'axe VE5 avec la boîte de vitesse planétaire de bas contrecoup 3



Caractéristiques



1. Tournez à partir de 0~180°

2. Reliez un moteur d'entraînement du côté gauche ou le côté droit

3. la graisse avait été remplie avant usine

4. Installation simple



5. Utilisation rationnelle de l'espace

6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire

7. Méthode facile et fluidee de commencer et de s'arrêter

8. Couple backholding élevé, approprié à l'installation verticale

9. Bas entretien



Paramètres d'optimisation du traitement verticaux d'entraînement de pivotement de la série IP66 du VE



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Oui 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Oui 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 78 kilogrammes
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 105 kilogrammes
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 185 kilogrammes
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 244 kilogrammes
