Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 248~380/ pc |
Détails d'emballage: | BOÎTE DE CONTREPLAQUÉ |
Délai de livraison: | 15 ~ 45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Modèle: | VE9 | Caractéristique: | Verrouillage du mécanisme de vitesse |
---|---|---|---|
Certificat: | ISO9001,CE | Garantie: | 5~10 ans |
Matériel: | 50Mn, 42CrMo | Application: | Industriel |
Couleur: | RAL6001 | Exactitude: | ≤0.1 |
Surligner: | Commande d'incidence de pivotement d'engrenage à vis sans fin,Commande de rapport de cheminement solaire de pivotement,Commande de cheminement solaire de groupe de ver |

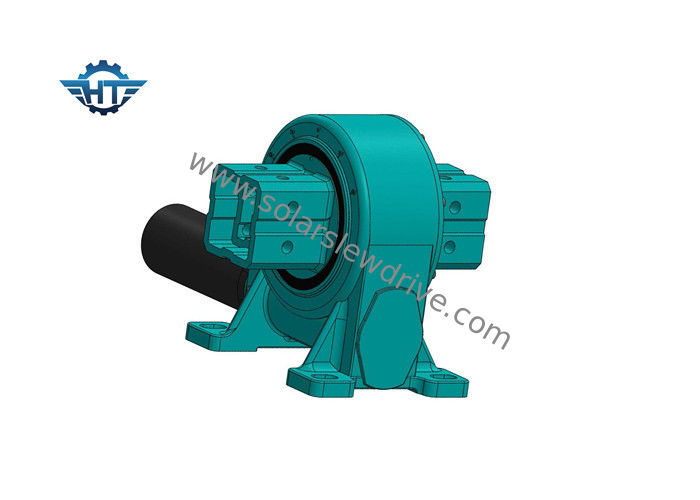

Le traqueur solaire de module d'engrenage à vis sans fin VE9 a massacré la commande pour le système de piste solaire
Description de produit d'entraînement de groupe de serrure d'individu d'engrenage à vis sans fin
La commande de pivotement est un mécanisme de transmission de réduction intégré avec une source d'énergie d'entraînement. Elle comporte avec le mécanisme d'engrenage à vis sans fin, ainsi elle est verrouillage de sef. Elle a également loger le cachetage extérieur et squelettique, ainsi le degré de protection est IP66.
La rotation d'entraînement de pivotement peut être à un axe simple, ou dans des haches multiples ensemble. C'est un mécanisme polyvalent de transmission de réduction qui intègre les fonctions de la rotation, la décélération, et avoir une structure simple et une fabrication et un entretien commodes en même temps.
Représentation des commandes de pivotement de série du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement. Elle est conçue, examinée et employée pendant une vie de champ de 30 ans.
Applications
L'application d'entraînement de pivotement sont habituellement trouvées dedans comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
