Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Type: | Commande de pivotement | Point d'origine: | Changzhou, Chine (continent) |
|---|---|---|---|
| Moteur: | Moteur sans brosse de C.C | Caractéristique: | Totalement inclus |
| Matériel: | 42CrMo ou 50Mn | Garantie: | 5~10 ans |
| Taille: | 3 pouces à 25 pouces | Application: | Système d'alimentation solaire |
| Surligner: | Boîte de vitesse d'entraînement de groupe du contrat VE9,boîte de vitesse d'entraînement de groupe du réducteur 24V,boîte de vitesse à énergie solaire d'entraînement de groupe |
||

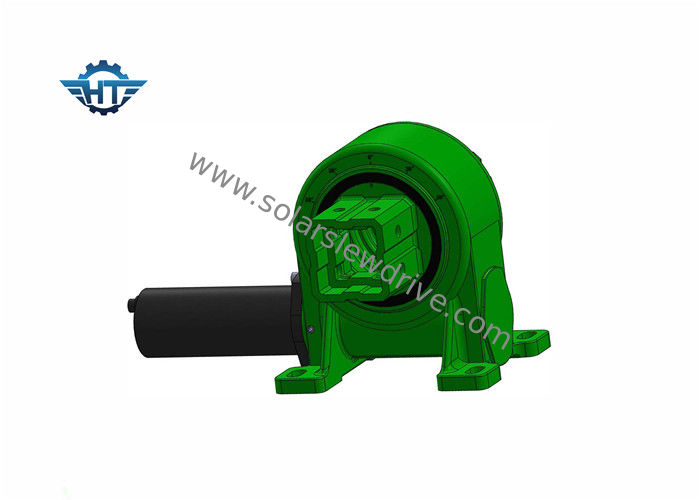

Commande de pivotement de boîte de vitesse de ver du contrat VE9 avec le réducteur de la boîte de vitesse 24V pour l'énergie solaire
Description d'entraînement de groupe d'engrenage à vis sans fin de sablier
Une commande de groupe est conçue pour manipuler les charges radiales ou axiales utilisant le couple de rotation élevé. L'équipement pour l'exploitation, construction, travail des métaux, énergie solaire de picovolte, a concentré l'énergie solaire et d'autres applications qui exigent la force persistante combinée avec la précision parfaite pour employer la technologie de pivotement pour la sécurité et l'exactitude.
Commande simple de groupe d'axe utilisée dans le système de piste simple plat d'axe, que la parenthèse est une disposition au nord-sud, système de piste est-ouest. Selon l'algorithme astronomique, la commande de groupe conduite par le moteur soutiendra le couple élevé pour conduire le système entier, de sorte que le système puisse dépister l'azimut du soleil, aussi loin que possible pour améliorer le soleil sur la surface de l'irradiation photovoltaïque de module, et pour augmenter ainsi la production d'électricité.
Ceci est principalement basé sur la conception de bases du système de piste, due à l'impact de la rotation de la terre, pour un emplacement fixe sur la terre, le cycle du soleil tout au long de l'année, son angle d'illumination change également constamment. Le système de piste solaire est installé pour garder les panneaux solaires jusqu'à la voie le soleil et pour augmenter la quantité de rayonnement solaire reçue par des rangées photovoltaïques, augmentant de ce fait la capacité globale de systèmes solaires de production d'électricité photovoltaïque.
La boîte de vitesse de ver du VE a massacré des données techniques d'entraînement
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Données de moteur
Tension évaluée V/DC : 24vdc
Vitesse à vide T/MN : 1200±10%
A actuel à vide : <0>
Couple évalué N.M : 0,12
Vitesse T/MN : 800±10%
Charge A actuel : <1A
Puissance évaluée W : <10W
Paramètre de sortie de vitesse :
Rapport de vitesse : 399:1
Couple N.M de sortie évaluée : 32
Vitesse T/MN de sortie : 2±0.5
Sortie de Hall : 2
Type de Hall : 40F/39
Hall a entré la tension V : 5~24
Le fil définissent :
1. Rouge épais : Moteur +
2. Noir épais : Moteur -
3. Vert jaune : LA terre
4. Jaune mince : hall B
5. Rouge mince : hall +24V
6. Noir mince : la terre de hall
7. Vert mince : hall A
Dimensions
