Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | LA CHINE |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE5 |
Quantité de commande min: | 1 PC |
---|---|
Prix: | 145~226 USD/PC |
Détails d'emballage: | BOÎTE DE CONTREPLAQUÉ |
Délai de livraison: | 15~30 JOURS |
Capacité d'approvisionnement: | 12000 PCS/YEAR |
Type d'entraînement de pivotement: | Anti engrenage à vis sans fin de contrecoup | Matériel de ver: | 42CrMo/50Mn |
---|---|---|---|
Application: | Système solaire de picovolte | La vie de champ: | 30 ans |
Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
Moteur: | C.C 24V/12V/48V | Caractéristique: | Bas entretien |
Surligner: | Commande solaire de groupe de picovolte d'axe simple,Enveloppement de la commande solaire de groupe d'engrenage à vis sans fin,commande solaire de groupe d'engrenage à vis sans fin 42CrMo |

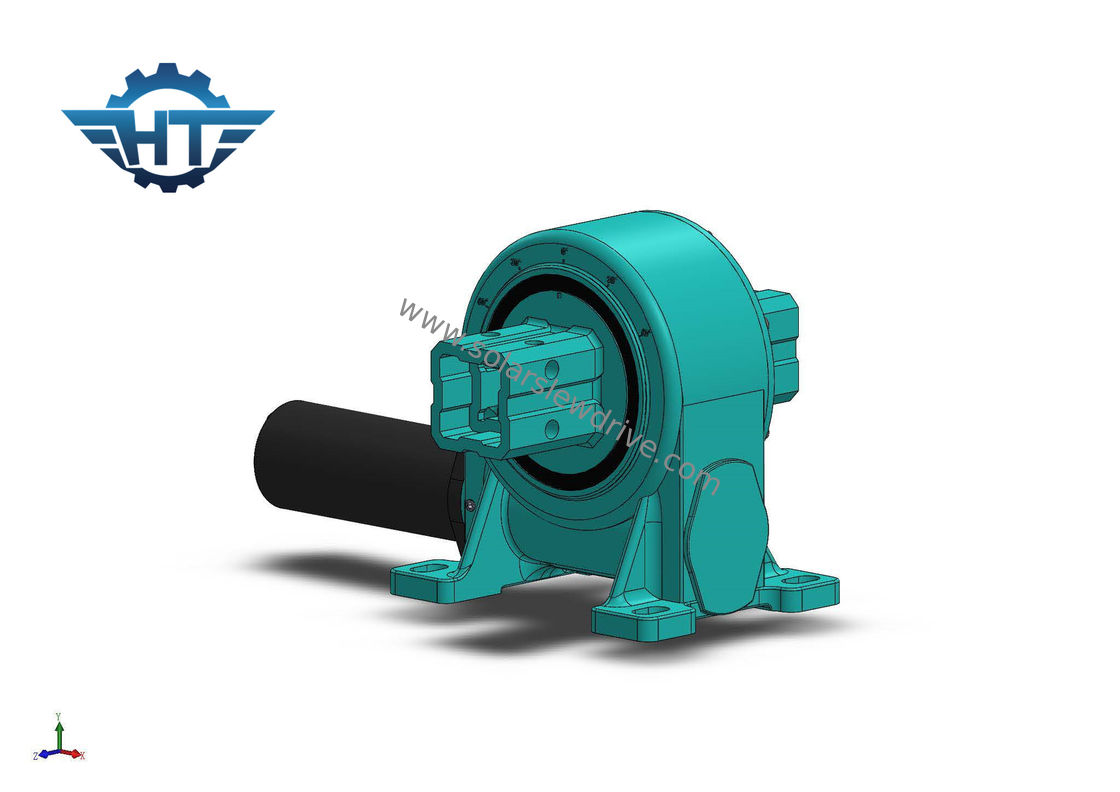

L'enveloppement du traqueur solaire d'axe simple d'engrenage à vis sans fin a massacré la commande pour le picovolte solaire
Description électrique d'entraînement de groupe
La commande électrique de groupe est principalement conçue et employée dans le trackin photovoltaïque de centrale. comme le système de piste horizontal de simple-axe, le grand système de piste de tringlerie, le système de piste oblique de tringlerie de simple-axe, le système de piste oblique de simple-axe, et le système de piste de double-axe.
1. Tringlerie simple plate d'axe
Approprié aux latitudes en-dessous de 30 degrés et pentes de la terre moins de 12 degrés.
2. Tringlerie simple oblique d'axe
Approprié au milieu aux latitudes élevées, la terre doit être approximativement plate.
3. Unité oblique de simple-axe
Approprié au milieu aux latitudes élevées.
4. Double axe
Caractéristiques
1. Tournez à partir de ±60°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple backholding élevé, approprié à l'installation verticale
9. Bas entretien
10. la vie de champ de 30 ans
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
