Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 360/ pc |
Détails d'emballage: | boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 500 PCs par mois |
Rapport: | 61 à 1 boîtes de vitesse | Matériel: | 50Mn, 42CrMo |
---|---|---|---|
Caractéristique: | Verrouillage du mécanisme de vitesse | Certificat: | ISO9001, CE |
Conducteur: | 12/24VDC | Entretien: | Tous les 5 ans |
Couleur: | Comme en a été faite la demande | Origine: | Changzhou, Chine |
Surligner: | Verrouillage de la commande d'anneau de pivotement de mécanisme de vitesse,commande d'anneau du pivotement 42CrMo,Commande électrique du groupe 24VDC |

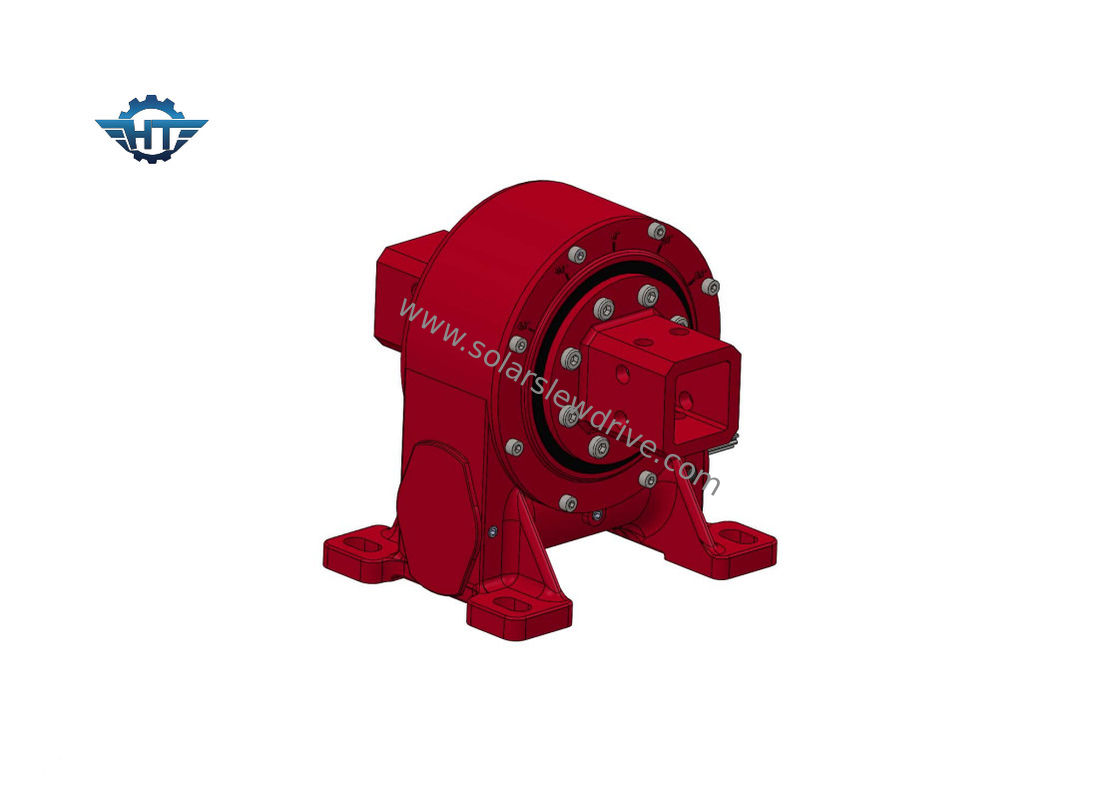

Commande de pivotement de boîte de vitesse de ver du contrat VE9 pour le traqueur solaire d'axe
Description compacte de boîte de vitesse de ver
La livraison fiable – commande plus le bateau en 15 jours ou moins, pendant des saisons occupées, en 30 jours
Support technique – les ingénieurs se tiennent prêt pour aider
Commandes de haute qualité de pivotement à un prix raisonnable – nous faisons se réunir notre propre usine avec des produits ou dépasser la qualité de tous les marques et nous importants emploiera des méthodes de expédition économiques basées sur différents ordres pour vous garder dans le budget
Les opérations et les Entretien-opérations et l'entretien est facile et abaisse vos honoraires
Fiche technique d'ensembles d'engrenage à vis sans fin VE9
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Oui | 251 |
Installation
1. Préparation
1,1 examinez la commande de groupe pour déceler les dommages physiques.
1,2 surfaces de soutien propres
2. Boulons de fixation
Comme fabricant de boîte de vitesse, nous ne fournissons pas, justifier ou recommander les attaches de montage a employé. Veuillez prendre le grand soin en spécifiant cet article qui attachera notre produit au vôtre.
Des tailles, le nombre et les classes de qualité prescrits seront employés.
On observera le rapport de poignée (longueur de poignée au diamètre du boulon), de ≥1.5 minimum à ≤2. maximum.
Les boulons avec un axe entièrement fileté devraient être non permis.
A massacré la fonction d'entraînement, durée de vie, et la longévité de la connexion de boulon sont affectées en cas d'insoumission.
Employez les joints plats du choix approprié de taille et de force de serrer des couples de sorte que la pression dièdre permise ne soit pas dépassée.
Les boulons de fixation sont dans des cas normaux en juste proportion fixés par le préchargement correct.
Avis : Utilisation des anneaux fendus, des joints fendus, etc. non permis.
Serrage du couple et des charges initiales initiales pour des boulons de fixation.
Serrage du couple |
Dimension de boulon de fixation |
|||||
Classe |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
Classe 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
Classe 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
Classe 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
