Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE5 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Lieu d'origine: | La Chine | Matériel: | 50Mn, 42CrMo |
|---|---|---|---|
| Réducteur de pivotement: | VE5 » | Rapport de vitesse: | 37:1 |
| Efficacité: | 40% | Couleur: | Comme en a été faite la demande |
| Application: | Traqueur solaire | Conducteur: | Moteur 12V/24VDC |
| Garantie: | 10 ans | Certificat: | ISO9001, CE |
| Site d'installation: | Champ ouvert | Vie: | 30 ans mettent en place la vie |
| Surligner: | Petite commande du groupe VE5,Petite commande de groupe du moteur 24VDC,Boîte de vitesse ouverte d'entraînement de groupe de champ |
||

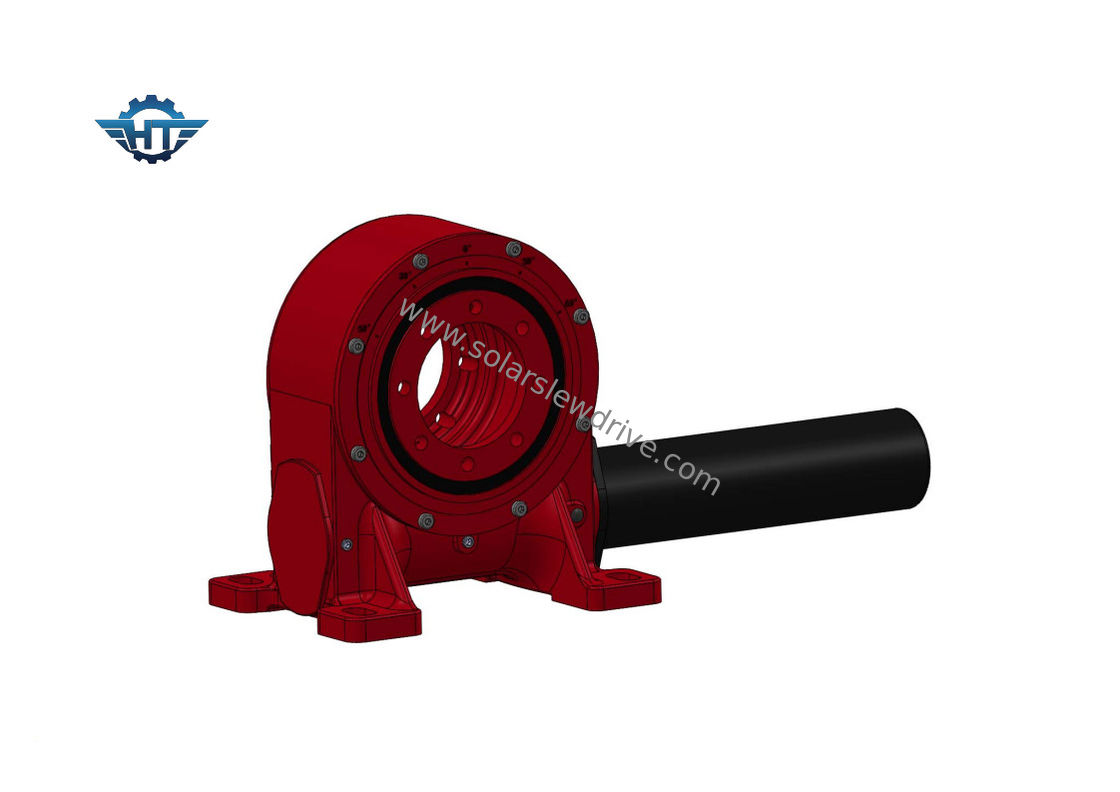

Boîte de vitesse de VE5 40 à 1 pour les traqueurs simples horizontaux d'axe de panneau solaire
Enveloppement de la description d'engrenage à vis sans fin
La commande de pivotement est un nouveau type de produit rotatoire et de transmission. Ce s'appelle habituellement la commande de pivotement ou l'incidence de pivotement, qui se compose habituellement de double ver d'enveloppement, de vitesse, de logement, de moteur et d'autres composants. Puisque les composants de noyau sont le double ver d'enveloppement, il peut engrener avec la vitesse plus étroitement et réaliser le contact dentaire multi, ainsi améliorer l'exactitude et le couple se tenant de moment. Ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation.
Paramètres d'optimisation du traitement des séries du VE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 |
Applications
Il y a 10 tailles différentes de type commandes du VE de pivotement, à partir de 3' taille à 25" pouce, parmi eux sont 5", à 7", à 9" à 12", 14", 17", 19" et 21". Elles sont très utilisées dans les systèmes de piste solaires (picovolte, CPV, HCPV et héliostat) et des véhicules réguliers, tels que des ascenseurs de l'homme, des grues de camion, aussi bien que des véhicules modulaires.
