Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | LA CHINE |
| Nom de marque: | HANGTUO |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 |
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | 200~380 USD/PC |
| Détails d'emballage: | BOÎTE DE CONTREPLAQUÉ |
| Délai de livraison: | 15~30 JOURS |
| Capacité d'approvisionnement: | 12000 PCS/YEAR |
| Chaîne de pivotement: | ° de ±60° /360 | Matériel: | 42CRMN ou 50Mn |
|---|---|---|---|
| Application: | Système d'alimentation solaire | Garantie: | 10 ans |
| Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
| Moteur: | 24VDC/220VAC | Caractéristique: | Longue durée |
| Surligner: | Commande de groupe d'engrenage à vis sans fin de CSP,commande de groupe d'engrenage à vis sans fin 50Mn,Double de CSP enveloppant la boîte de vitesse d'entraînement de groupe |
||

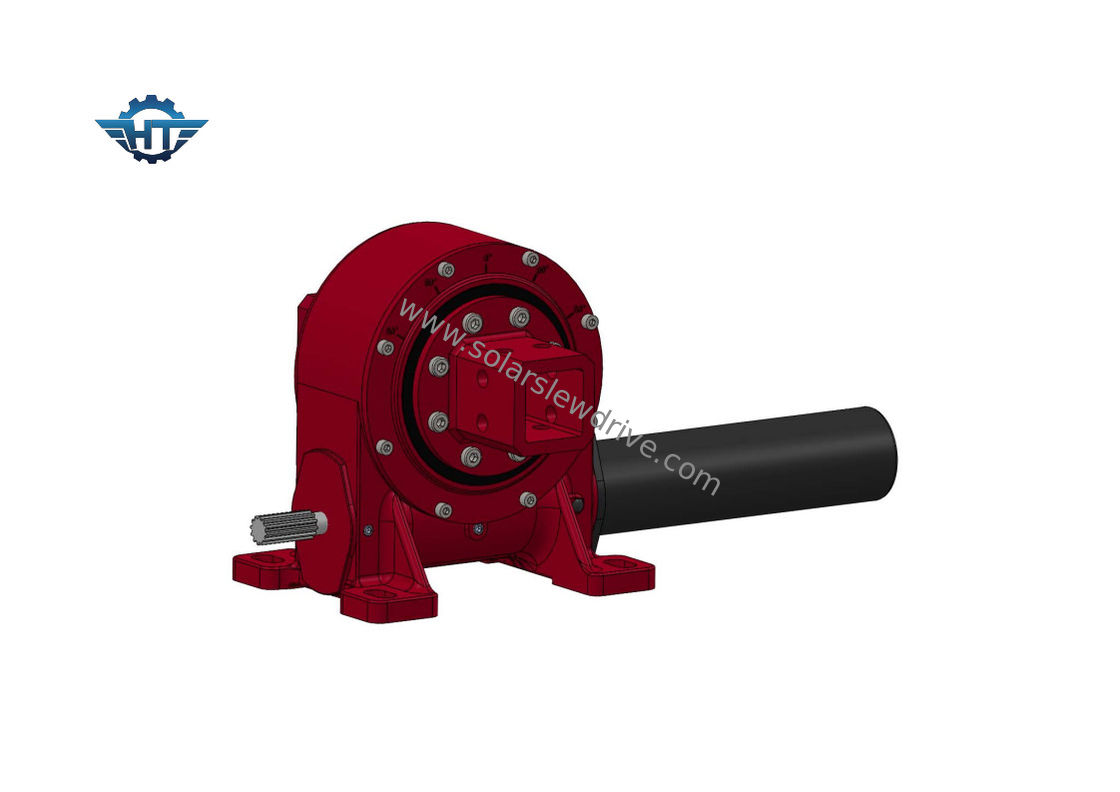

Le double engrenage à vis sans fin d'enveloppement a massacré la commande avec le moteur adapté pour le système de piste de panneau solaire
Description d'entraînement de groupe d'engrenage à vis sans fin
Le double engrenage à vis sans fin vertical d'enveloppement a massacré la commande avec les demandes de la boîte de vitesse planétaire principalement de système de piste de panneau solaire, particulièrement dans le système de piste solaire d'axe simple horizontal. Il est également très utilisé dans CSP, tel nous Fresnel, tour de la chaleur, etc. parabolique.
La double commande horizontale de groupe d'engrenage à vis sans fin d'enveloppement, comme son nom, est installée horizontalement, il est principalement appliquée dans la grue de treuil, grue de slewingdeck, conception de treuil de grue, commande d'oscillation d'excavatrice. Notre petite commande unique de pivotement de contrecoup peut également être employée dans des domaines de haute précision tels nous antenne, satellite, table de pivotement, plats ......
Le principe de fonctionnement de boîte de vitesse de réduction d'engrenage planétaire se rend pour l'ours solaire de traqueur une grande charge radiale due à la distribution proportionnée du couple. Ce qui est plus, nos commandes de pivotement a des configurations hydrauliques de moteur. Nous faisons satisfaire toute la taille de boîte de vitesse de groupe de série une demande différente des clients.
Caractéristiques
1. Tournez ±60°, intérieur d'arrêt dur pour assurer la sécurité des systèmes
2. Reliez un moteur d'entraînement de la gauche, côté droit ou au milieu
3. Le dégagement est déjà placé par le producteur avant usine, ainsi aucun besoin de l'ajuster quand installation
4. La graisse avait été remplie avant usine, a besoin juste de recharge chaque 5 années
4. Installation simple et bas entretien
5. Design compact et économie de l'espace
6. La vitesse est à verrouillage automatique, ainsi aucun besoin de frein supplémentaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé et couple backholding pour améliorer la sécurité sous l'environnement dur
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Emballage
Emballage intérieur : feuille de plastique antirouille ; sachets en plastique de vide.
Emballage externe : carton dur ; cas en bois ; palette en bois.
Terme de expédition : par exprès ; par avion ; par voie de terre ; par la mer.
