Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE1 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Moteur de vitesse: | 12/24/48 V | Capteurs de Hall: | Facultatif |
---|---|---|---|
Vitesse: | 0.03~1 T/MN | Rapport de vitesse: | 32:1 |
Couleur: | Argent | Surface: | Poudre en plastique |
Couple se tenant arrière: | 1850 NANOMÈTRE | Inclinaison du couple: | 320 NANOMÈTRE |
Surligner: | petite commande de groupe de contrecoup nul,Petite commande du groupe SE1,commande solaire de groupe de tringlerie horizontale |

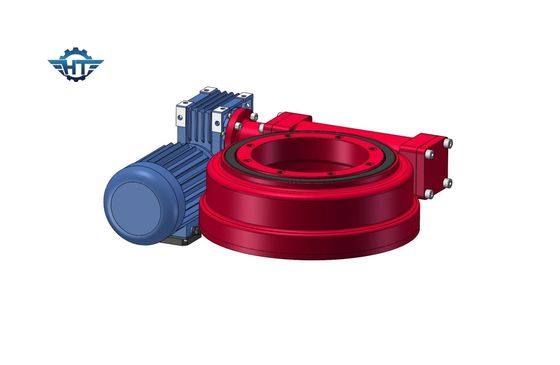

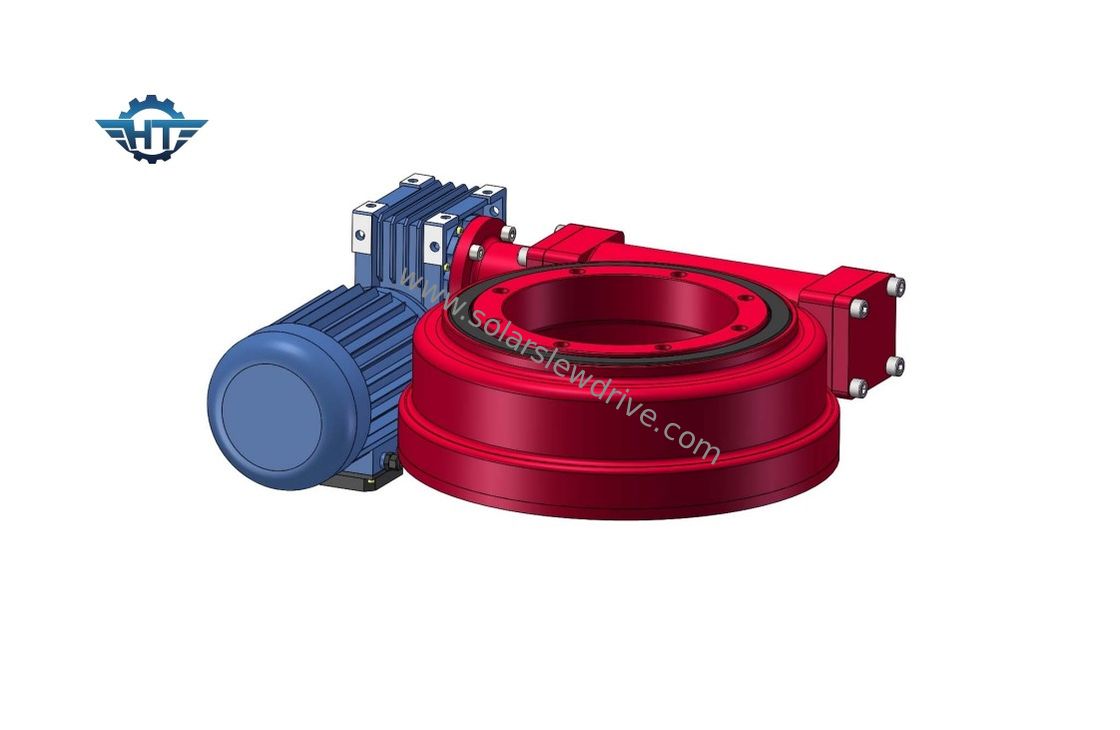

Commande de pivotement d'engrenage à vis sans fin SE1, vitesse zéro du contrecoup IP66 pour le traqueur simple horizontal de tringlerie
Introduction d'entraînement de pivotement d'engrenage à vis sans fin
Une commande de pivotement peut soutenir une charge lourde mais lent-tournante, souvent une plate-forme horizontale telle qu'une grue conventionnelle, un yarder d'oscillation, ou la plate-forme de vent-revêtement d'un moulin à vent de horizontal-axe. Maintenant, elle est très utilisée dans l'énergie solaire : système de piste solaire d'axe simple, système de piste solaire de double axe, énergie solaire concentrée, Fresnel, tour de la chaleur et même dans l'antenne.
Le ver hélicoïdal de vitesse et de sablier le faire réaliser le contact dentaire multi, qui l'a fait peut soutenir la force axiale, la force radiale et le moment de inclinaison en même temps.
Feuille technique de commandes de pivotement de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Caractéristiques
Moteur de vitesse
Tension | de puissance de sortie | vitesse de sortie | imperméabilisation de l'eau |
24VDC | 5-60W | 10-100rpm | IP65 |
Remarque | Des moteurs spéciaux peuvent être adaptés aux besoins du client par vos conditions. | ||
Le réducteur d'encodeur et de transmission peut être fixé. | |||
La boîte de vitesse planétaire a pu être assortie basé sur des exigences diffenent |
Avantages
1. Fournissez le service d'ODM/OEM
2. service de qualité 100%
3. CE certifié
