Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE3 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 200~300/ pc |
| Détails d'emballage: | boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| Modèle: | SE3 | Type: | Ver et vitesse |
|---|---|---|---|
| Couleur: | Comme en a été faite la demande | Rapport de vitesse: | 31:1 |
| OEM: | Disponible | Matériel: | Quart et 42CRMO |
| Certificat: | ISO9001, CE | Peinture: | Disponible |
| Surligner: | Boîte de vitesse d'entraînement du groupe SE3,boîte de vitesse d'entraînement de groupe de la protection iP66,Commande de groupe d'enveloppe d'engrenage à vis sans fin |
||

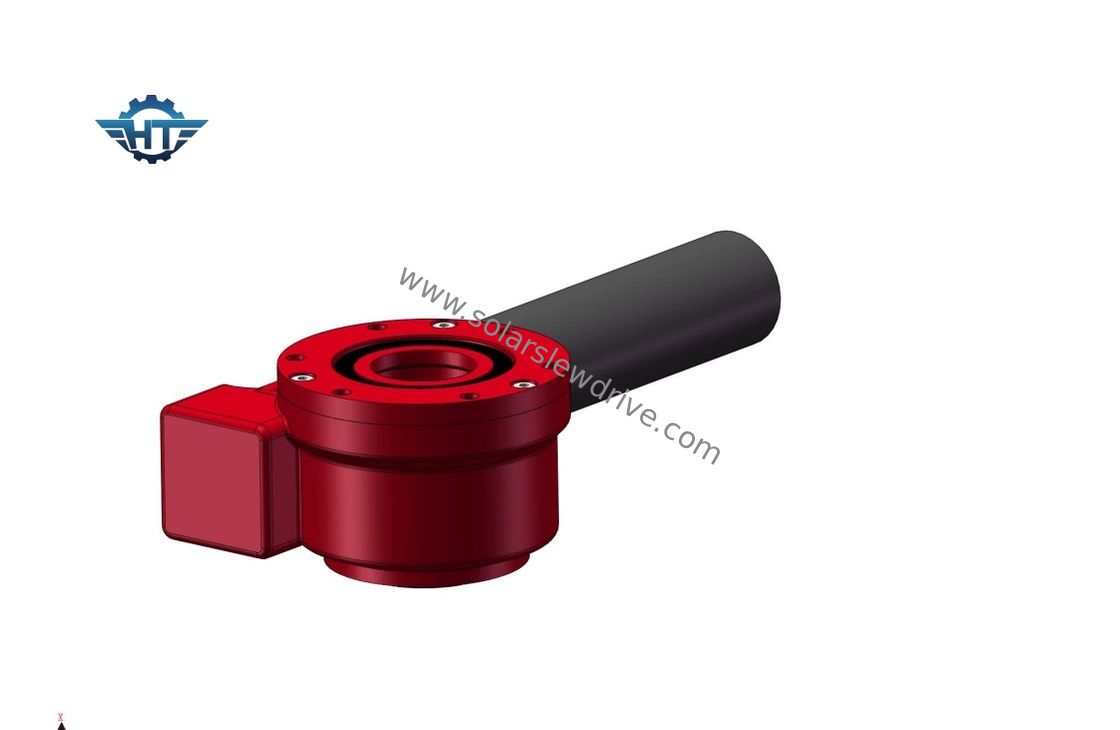

Commande solaire de groupe d'enveloppe d'engrenage à vis sans fin SE3 avec la protection IP66 pour le système de piste solaire extérieur
Description d'entraînement de pivotement d'engrenage à vis sans fin
Car la technologie s'est améliorée, les commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse, de ce fait le couple imporved et le contrecoup a diminué.
Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité. La commande de pivotement emploie la technologie standard de ver en laquelle le ver sur l'horizontal, le rapport de vitesse de l'axe dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans l'engrenage à vis sans fin.
Représentation de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Installation de la commande de groupe
1.Clean la structure de support, par exemple de la soudure, de la galvanisation, des résidus, de la saleté, etc.
2.Lift la commande de groupe avec des boulons d'oeil.
la commande du groupe 3.The sera montée dans l'état déchargé.
la procédure 4.The suivante sera suivie afin d'éviter des déviations entre le boulon serrant des forces.
liquide de serrure du fil 5.Apply aux fils.
liquide de serrure du fil 6.Lay sur l'espace de fil demandant les pièces convenables entièrement.
7.Preload les boulons en travers. Voyez le modèle général dans le croquis ci-dessous comment des boulons obtenir le couple dans en travers l'ordre. Début avec l'anneau intérieur ou externe. Faites torqueing en travers de tous les boulons à 30% de serrer le couple. Répétez alors en travers le couple à 80% de serrer le couple. Enfin en travers serrer à la clé dynamométrique à 100% du couple de serrage.
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées à :
traqueur 1.Solar
turbines 2.Wind
ascenseur 3.Men's
machines 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
équipement 9.Drilling
équipement 10.Military
