Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE9 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100-1600/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Modèle: | SE9 | Rapport de vitesse: | 57:1 |
---|---|---|---|
Application: | Machines de construction | nom: | Commande hydraulique de groupe |
Conducteur: | moteur hydraulique | Garantie: | 5~10 ans |
Certificat: | ISO9001, CE | Installation: | Horizontal |
Surligner: | incidence du pivotement ip66,incidence d'anneau du pivotement ip66,anneau de pivotement soutenant pour la machine de soudure |

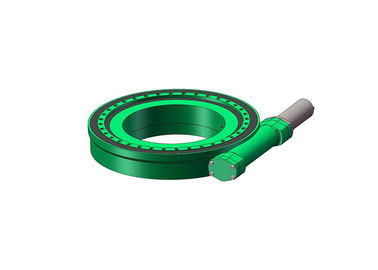

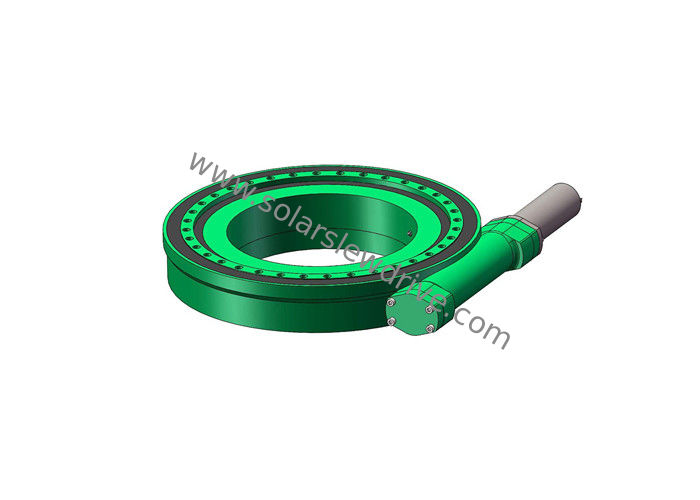

IP66 Ring Bearing With High Torque de pivotement hydraulique pour des machines de construction
Description
Applications de soudure de convertisseur
Un convertisseur de soudure de deux-Seat est une machine de transposition qui combine des fonctions de secousse et d'oscillation. La secousse et l'oscillation sont conduites par deux haches, tenant l'objet de l'établi en plus de l'oscillation autour de son propre axe, mais également autour d'un autre axe pour faire l'inclinaison ou la secousse, elle peut être soudée dans de diverses positions sur la soudeuse à l'horizontal ou au « type de bateau » de la soudure de position de facile-à-soudure, approprié à soudure de type de cadre, en forme de boîte, à disque et autre une longue non d'objet.
L'établi est monté sur un cadre de « U », balançant à la vitesse de soudure désirée, et le cadre de « U » est des deux côtés du siège, en grande partie à la vitesse constante ou à la vitesse de soudure exigée autour de l'axe horizontal. La machine a non seulement la bonne stabilité globale, mais si correctement conçue, après que l'objet soit placé sur l'établi, le centre de la gravité du mouvement d'inclinaison passera ou approchera l'axe d'inclinaison, et le couple d'entraînement d'inclinaison sera considérablement réduit, ainsi le machiniste résistant adopte cette structure. Sa gamme d'application est davantage que les objets 50t de grande taille résistants de la position de décalage de secousse, en grande partie avec les opérateurs de soudure de grande porte ou les opérateurs de soudure de bras télescopique.
Il n'y a aucune limitation de monter des angles et des positions de la commande d'incidence d'anneau de pivotement de série de Se. Elle peut être montée horizontalement, verticalement et être inclinée. L'anneau ci-joint de pivotement soutenant des commandes sont assemblés du logement inclus, de l'incidence de pivotement, de l'axe de ver et d'autres pièces. Les utilisateurs peuvent choisir les moteurs électriques ou les moteurs hydrauliques comme puissance d'entraînement. Elle peut tourner 360 degrés en avant ou renverser la rotation. L'anneau de pivotement soutenant la commande est design compact et il est également facile de monter et entretien facile en comparaison d'autres types de conduire des legs.
Tableau de représentation de série de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Instructions d'installation
Les commandes de pivotement de série de Se sont généralement installées horizontalement. Et nous recommandons également d'installer horizontalement vu la représentation des commandes de pivotement.
