Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 330~360/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Numéro de modèle: | SE14 | Tenir le couple: | 54200 nanomètre |
---|---|---|---|
Inclinaison du couple: | 68000 nanomètre | Couple de sortie: | 6550 nanomètre |
Charge axiale statique: | kN 680 | Charge radicale statique: | kN 230 |
Matière première: | 50Mn, 42CrMo | Poids: | 63 kilogrammes |
Surligner: | commande de groupe de ver pour le traqueur solaire,boîte de vitesse hydraulique d'entraînement de groupe d'engrenage à vis sans fin,boîte de vitesse hydraulique de logement incluse d'entraînement de groupe |

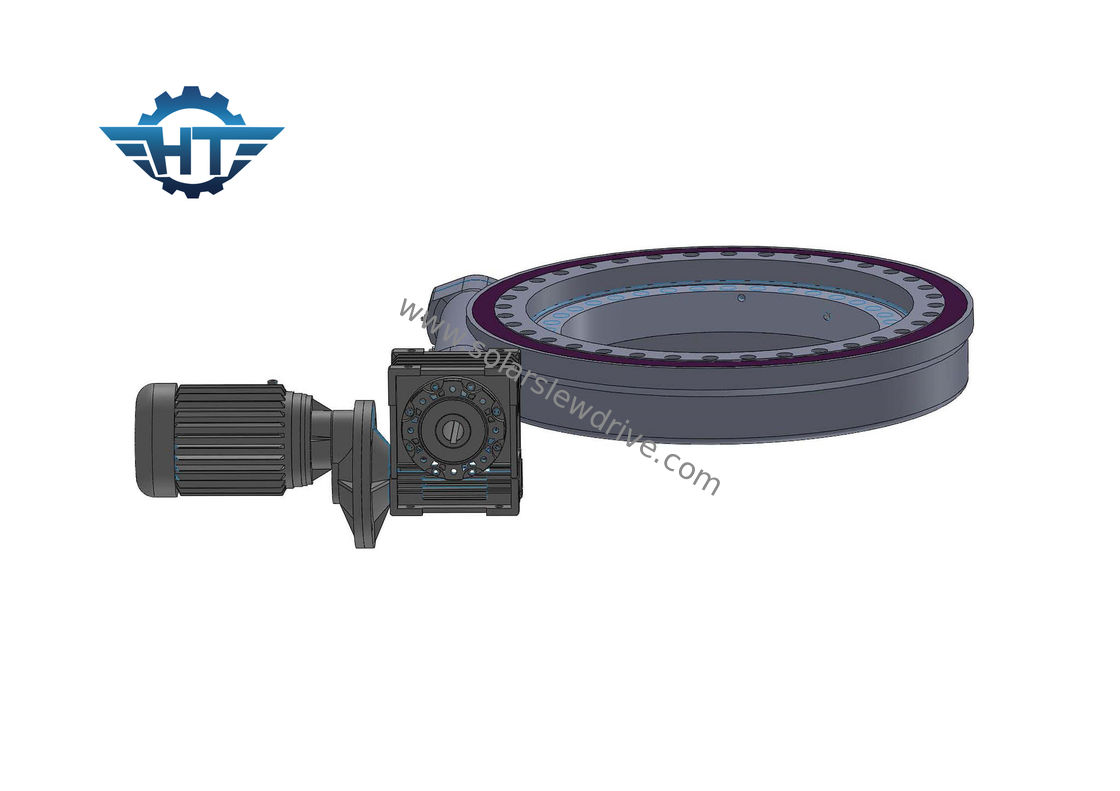

Boîte de vitesse hydraulique d'entraînement de groupe d'engrenage à vis sans fin SE14 avec le logement inclus pour les traqueurs solaires
Description de produit
Les commandes standard de groupe sont équipées d'un logement ouvert tandis qu'un logement ouvert n'est pas donné aux parties A une bonne estimation d'IP. Les commandes du pivotement de Hangtuo sont avec le logement inclus qui fournit la commande de pivotement une protection de l'entrée IP66. Cela aide la commande de pivotement peut être travaillé dans l'environnement dur. Notre commande de pivotement ont la caractéristique de l'individu fermant à clef l'axe de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
Paramètres d'optimisation du traitement des séries de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Application
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats d'antenne de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs, le robot des véhicules à moteur etc.
Transport, manipulation et stockage
Le transport seulement dans la position horizontale, impacts devrait être évité.
Gants de travail d'usage et faire attention en manipulant la commande de groupe.
Employez les trous des anneaux dans les commandes de groupe pour fixer des boulons pour le levage, la manipulation et le placement sûrs.
Le magasin seulement dans une position horizontale et dans les chambres fermées, la gardent à partir de devenir humide, la protection contre la corrosion extérieure des surfaces de contact exposées dure approximativement 1 mois dans l'emballage fermé. Le stockage de plus longue période exige des mesures de sauvegarde spéciales.
Transport des anneaux déballés de groupe
Employez le levage approprié n'embrayent jamais le produit de transport verticalement
Des commandes déballées de groupe peuvent être transportées avec la vitesse de levage dans les conditions suivantes :
1. La vitesse de levage doit être configurée convenablement pour la charge de transport d'unité.
2. Les boulons d'anneau doivent être configurés convenablement pour le poids de l'unité de transport.
3. La commande de groupe seulement sera transportée par lui-même.
4. Le transport au sein de la société seulement sera exécuté horizontalement.
