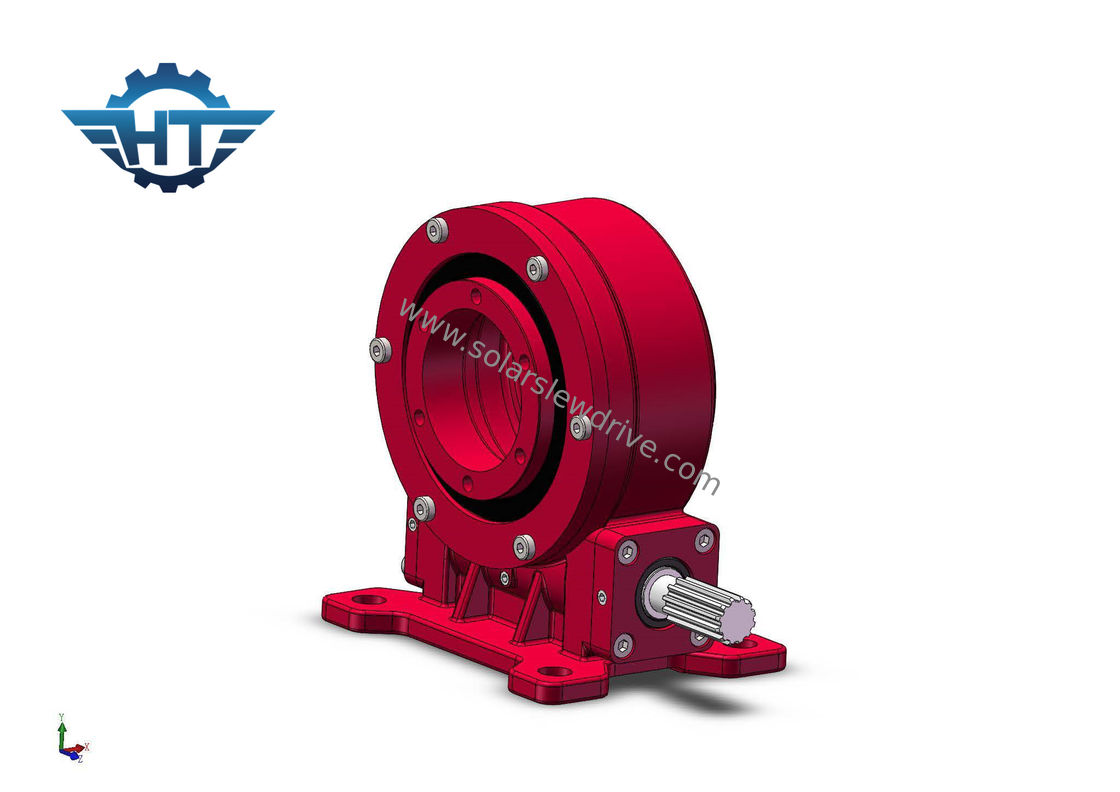

L'engrenage à vis sans fin vertical d'enveloppe de la CE a massacré la commande pour le traqueur solaire

L'engrenage à vis sans fin vertical d'enveloppe de la CE a massacré la commande pour le traqueur solaire

  • L'engrenage à vis sans fin vertical d'enveloppe de la CE a massacré la commande pour le traqueur solaire
  • L'engrenage à vis sans fin vertical d'enveloppe de la CE a massacré la commande pour le traqueur solaire
L'engrenage à vis sans fin vertical d'enveloppe de la CE a massacré la commande pour le traqueur solaire
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: VE7 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 280~504 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 2000 PCs par mois
Contact
Description de produit détaillée
Matériel: 50Mn, 42CrMo Modèle: VE7 »
Rapport de vitesse: 57:1 Couple de sortie évaluée: 1750 Nm
Tenir le couple: 13200Nm Inclinaison du couple: 7000Nm
Efficacité: 40% Couleur standard: RAL 9006
Surligner:

commande verticale de groupe d'engrenage à vis sans fin

,

commande de groupe d'engrenage à vis sans fin d'enveloppe

,

commande de groupe de la CE pour le traqueur solaire

La boîte de vitesse d'entraînement du groupe VE7, engrenage à vis sans fin vertical d'enveloppe d'engrenage à vis sans fin a massacré la commande pour des traqueurs







Description



Puisque le composant de noyau du dispositif d'entraînement adopte une incidence de pivotement, il peut simultanément soutenir les effets de la force axiale, force radiale et moment d'inclinaison. Comparé aux produits rotatoires traditionnels, il a les caractéristiques de l'installation simple, de l'entretien facile, et de l'espace économisant d'installation dans une large mesure.


Avantages



1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste

2. 360 degrés ou gamme +60~-60 tournante, ou comme demande des clients

3. Enveloppement de l'intérieur d'entraînement de ver

4. Contact dentaire multi pour assurer la charge élevée

5. Fonction à verrouillage automatique



L'engrenage à vis sans fin vertical d'enveloppe de la CE a massacré la commande pour le traqueur solaire 0



Données techniques de la commande de pivotement du VE



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Oui 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Oui 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Oui 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Oui 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Oui 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Oui 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Oui 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Oui 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 251



Services adaptés aux besoins du client


1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.



Glossaire de Paramaters principal



Inclinaison du couple de moment : Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le couple réel est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.

Charge radiale : La verticale de charge à l'axe de l'incidence de pivotement

Charge axiale : Le parallèle de charge à l'axe de l'incidence de pivotement

Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple, il est également vu en tant que couple cassé.

À verrouillage automatique : Seulement quand il y a charge, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
