Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | LA CHINE |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE6 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 100~300/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
Lieu d'origine: | Changzhou, Chine | Fonction: | Couple élevé de Backholding |
---|---|---|---|
Protection: | IP66, inclus | Type: | VE6 |
Matériel: | 42CrMo ou 50Mn | Garantie: | 5~10 ans |
application: | Système d'alimentation solaire | Couleur: | Client requis |
Surligner: | boîte de vitesse d'entraînement de groupe de 3 pouces,boîte de vitesse d'entraînement du groupe ip66,Boîte de vitesse de chargement lourde d'entraînement de groupe |
3 boîte de vitesse verticale d'entraînement du groupe de pouce IP66, chargement lourd pour le système de piste de panneau solaire
Description

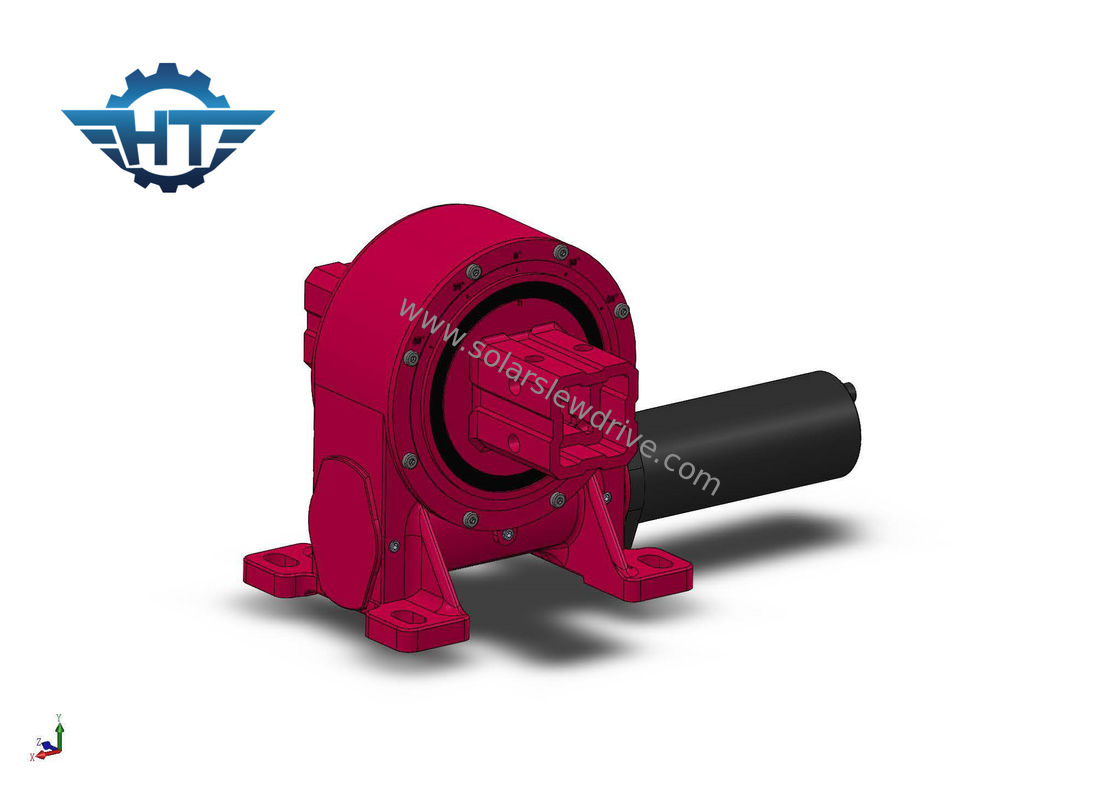

La commande du pivotement VE6 est un demi intérieur d'arrêt de vitesse et de limite qui est conçu pour un système de piste solaire d'axe simple. Nos commandes de pivotement sont actionnées avec la technologie de ver de sablier pour le couple maximum de vitesse et la rotation la plus sans heurt.
Commande de pivotement de 6 pouces | |
Marque | Hangtuo |
Couple de sortie | 5100 N.m |
Inclinaison du couple de moment | 8000 N.m |
Tenir le couple | 39000 N.m |
Estimation axiale statique | kN 110 |
Rapport de vitesse | 51:1 |
Adherence de la précision | ≤0.15° |
Poids | 45 kilogrammes |
Norme | CE/ISO |
Point d'origine | La Chine |
Service | Service d'OEM ; Solution adaptée aux besoins du client |
Matériel | 42CrMo |
Termes de transport | par la mer, par avion ou par le chemin de fer |
Délai de livraison | D'ici 25 jours après acompte |
Port | Changhaï |
Conditions de paiement |
: T/T B : Western Union C : Paypal |
Les commandes standard de groupe sont équipées d'un logement ouvert et d'un individu simple fermant à clef l'axe de ver de sablier. Une fois que l'entrée de source d'énergie est retournée au neutre, l'axe de ver fermera à clef la charge en le place sans exiger n'importe quel dispositif de freinage externe.
Modèle Performance Parameters du VE
Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (N.m) | TiltingTorque (N.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Précision (degré) | Précision (°) | IP | À verrouillage automatique | Poids (kilogrammes) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | Oui | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | Oui | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | Oui | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | Oui | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | Oui | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | Oui | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | Oui | 88 kilogrammes |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | Oui | 135 kilogrammes |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | Oui | 192 kilogrammes |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | Oui | 251 kilogrammes |
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
