Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SE7 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~504 / pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 2000 PCs par mois |
MODÈLE: | 7 pouces | Rapport de vitesse: | 57:1 |
---|---|---|---|
Efficacité: | 40% | Précis: | <0.1° |
Conducteur: | Moteur électrique, hydraulique, servo | Type: | Horizontal et vertical |
application: | Applications industrielles et d'OEM | Couleur: | Comme en a été faite la demande |
Surligner: | 7" Worm Gear Slewing Ring,12vdc Worm Gear Slewing Ring,Backlash worm gear slewing ring |

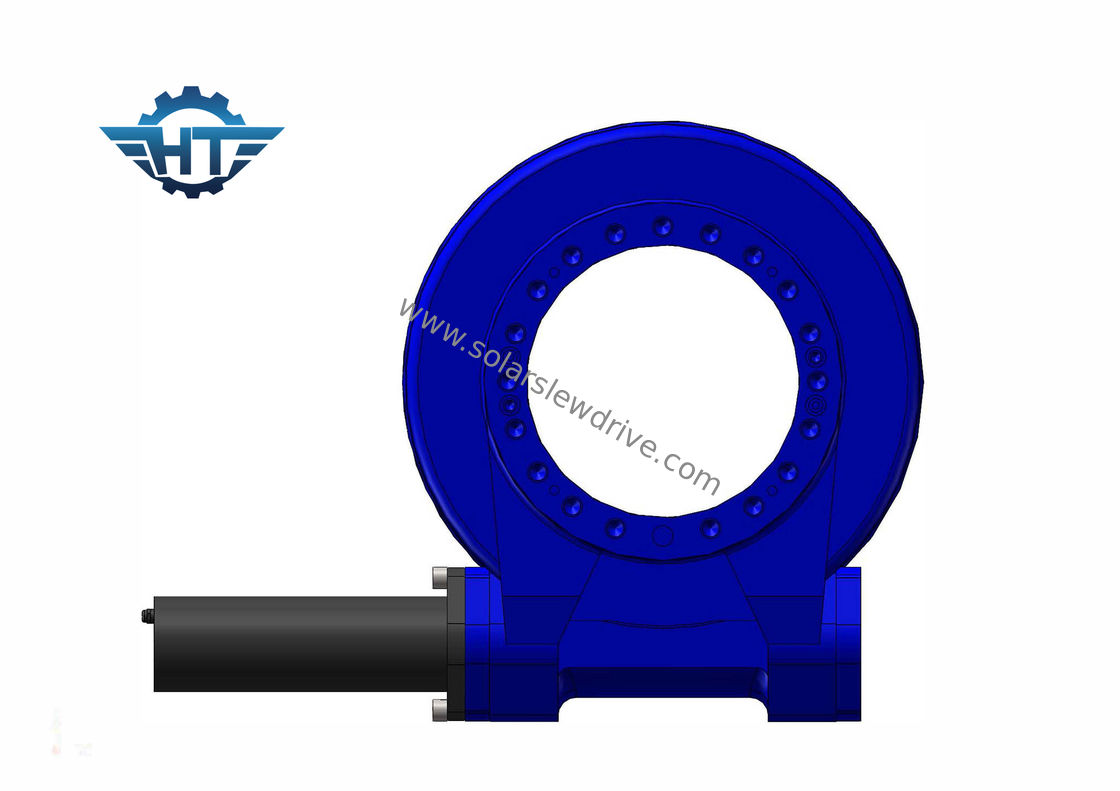

Petit engrenage à vis sans fin de contrecoup pivotant le moteur de Ring With 12VDC système pour de picovolte et de CSP piste
Description de produit
Inclus en logeant la commande de pivotement appliquez-vous principalement à l'état relativement élevé pour la condition élevée pour l'occasion antipoussière, antipluie et anti-corrosive. Catégorie IP66 de protection.
Marque : HT
Number modèle : SE7, 7 pouces
Matériel : 50 manganèse, 42CrMo
Certificat : ISO9001, CE
Garantie : 3~5 ans
Temps de la vie : 30 ans
Emballage : Boîte de contreplaqué avec le cadre en acier
La taille de la commande de groupe est différente, et son modèle de spécifications est divisé basé sur le diamètre approximatif de caniveau des incidences de groupe : WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 et d'autres caractéristiques. Le niveau de nomination du modèle domestique est selon le diamètre approximatif de caniveau des incidences de groupe, en pouces (1 pouce =25.4mm), est divisé en : SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 et d'autres caractéristiques. Le représentant de « WD » dans les moyens modèles étrangers de légende : l'abréviation du ver et de la commande, et le « Se » dans la légende modèle domestique : l'abréviation du pivotement et enfermer. Indépendamment de la méthode de nomination, les dimensions de support et les paramètres d'optimisation du traitement correspondants de chaque modèle sont identiques.
Caractéristiques et applications
En adoptant l'incidence de pivotement en tant que son corecomponent, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément. La commande de pivotement est largement appliquée dans les remorques modulaires, tous les types de grues, la plate-forme de travail aérienne, les systèmes de piste solaires et les systèmes d'énergie éolienne.
Paramètres des commandes de pivotement de Se
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
50Mn, 42CrMo |
