Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE5 |
Quantité de commande min: | 1 PC |
---|---|
Prix: | 145~330 USD/PC |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~30 jours |
Capacité d'approvisionnement: | 12000 PCS/YEAR |
Type: | Commande de pivotement | matériel: | 42CRMN ou 50Mn |
---|---|---|---|
application: | Système d'alimentation solaire | La vie de champ: | 30 ans |
Couleur: | Client requis | Taille: | 3 pouces - 25 pouces |
Moteur: | 24V | Caractéristique: | Serrure d'individu |
Surligner: | Self Lock Solar Slew Drive,Worm Gear Solar Slew Drive,Single Axis Solar Slew Drive |

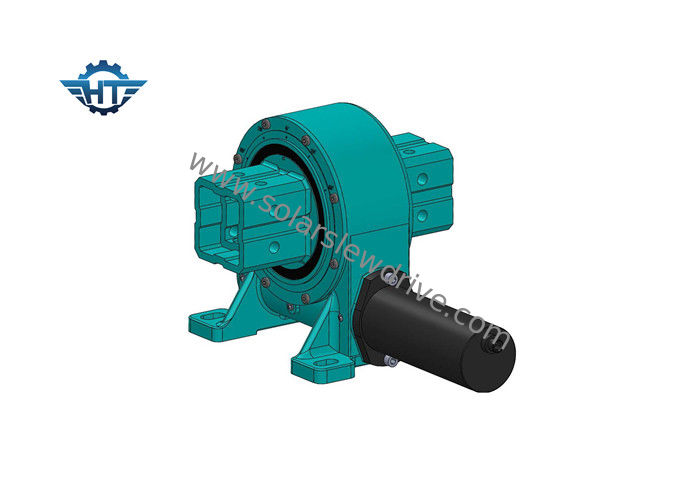

Commande solaire de groupe d'axe simple, structure d'engrenage à vis sans fin de serrure de l'individu IP66 pour le système de piste solaire
Description
Commande simple verticale de groupe d'axe, généralement référée car une commande de ver ou les incidences de pivotement, est une complète, prêt à installer le système qui se compose de la vitesse ou incidence d'anneau de pivotement, ver, base, et logement complètement inclus. Il peut être adapté aux besoins du client avec les moteurs électriques hydrauliques ou, boîtes de vitesse planétaires.
Caractéristiques
1. Rotation 360 degrés
2. IP66
3. À verrouillage automatique
4. Départ usine rempli de graisse
5. Installation simple
6. Bas entretien
7. Utilisation rationnelle de l'espace
8. Méthode facile et fluidee de commencer et de s'arrêter
9. Couple se tenant élevé
Paramètres d'optimisation du traitement verticaux d'entraînement de groupe
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
