Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE6 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~330/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 2000 PCs par mois |
| vitesse: | 0.016rpm | Application: | Énergie solaire |
|---|---|---|---|
| Conducteur: | Moteur électrique | Catégorie d'IP: | IP66 |
| Couple maximum: | 7140Nm | Tenir le couple: | 40kNm |
| modèle: | VE6 | Rapport: | 51:1 |
| Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |
||

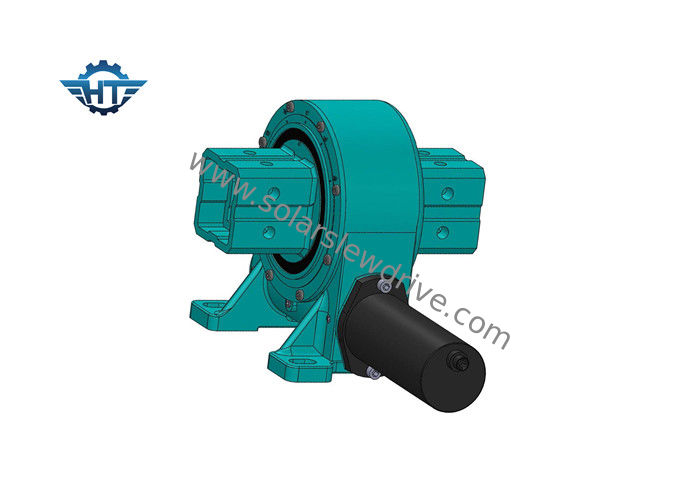

Boîte de vitesse simple d'entraînement de groupe de 6 pouces avec 4kNm tenant le couple pour la station de cheminement solaire
Description de produit
Concevoir d'entraînement du pivotement VE6 est la plus grande tache lumineuse des commandes de pivotement de Hangtuo, concevoir vertical est principalement employé pour le système solaire de traqueur, la structure spéciale simplifie la structure complexe de la parenthèse solaire de système de piste d'axe simple, réduisant le coût du système entier, concevoir vertical joue un rôle plus concurrentiel sur le marché solaire de traqueur.
| Modèle : | VE6 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 5060 N.m |
| Inclinaison du couple de moment | 5 K N.m | Tenir le couple | 40 K N.m |
| Estimation axiale statique | 25 KN | Estimation radiale statique | 30 KN |
| Rapport de vitesse | 51:1 | Efficacité | 40% |
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que des héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques de positionneur de Double-axe de SDE
Caractéristiques
1. Concevoir inclus vertical avec la sortie simple ou double.
2. L'engrenage à vis sans fin de sablier, multi-dent entrant en contact, transfèrent le couple élevé pour résister à une plus grande charge.
Paramètres d'autres séries du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
