Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | VE9 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 280~504 / pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Type: | inclus | Application: | Machines de construction |
|---|---|---|---|
| Conducteur: | moteur hydraulique | Catégorie d'IP: | IP66 |
| Couleur: | Comme en a été faite la demande | Effciency: | 40% |
| Modèle: | VE9 | Rapport: | 61:1 |
| Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |
||

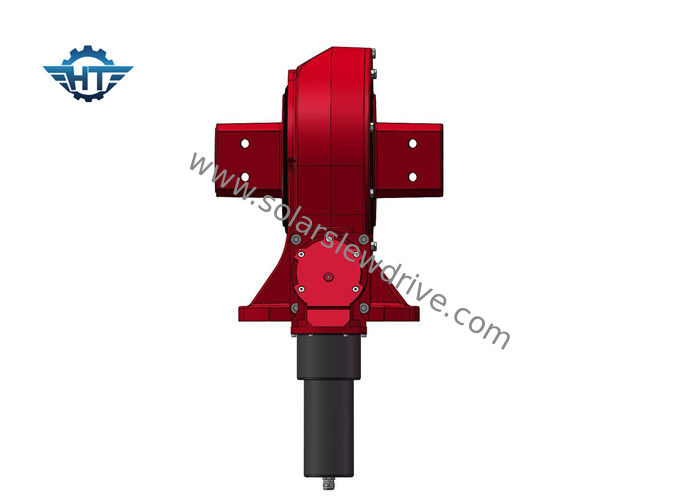

L'engrenage à vis sans fin de Vertial a massacré la commande avec le ver de sablier pour le système de piste simple d'axe de tringlerie
Description
Concevoir vertical est la plus grande tache lumineuse des commandes de pivotement de Hangtuo, concevoir vertical est principalement employé pour le système solaire de traqueur, la structure spéciale simplifie la structure complexe de la parenthèse solaire de système de piste d'axe simple, réduisant le coût du système entier, concevoir vertical joue un rôle plus concurrentiel sur le marché solaire de traqueur.
| Modèle : | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 7320 N.m |
| Inclinaison du couple de moment | 18300 N.m | Tenir le couple | 51000 N.m |
| Estimation axiale statique | 90 KN | Estimation radiale statique | 160 KN |
| Estimation axiale dynamique | 45 KN | Estimation radiale dynamique | 80 KN |
| Rapport de vitesse | 61:1 | Efficacité | 40% |
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
Caractéristiques de positionneur de Double-axe de SDE
Caractéristiques
1. Concevoir inclus vertical avec la sortie simple ou double.
2. Utilisant l'engrenage à vis sans fin de sablier, multi-dent entrant en contact, couple élevé de transfert pour résister à une plus grande charge.
Données techniques de la commande de pivotement de série du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Applications
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées à :
traqueur 1.Solar
turbines 2.Wind
ascenseur 3.Men's
machines 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
équipement 9.Drilling
équipement 10.Military
