Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 248~380/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Modèle: | VE9 | Auto-serrure: | Oui |
---|---|---|---|
Certificat: | ISO9001, CE | Garantie: | 5~10 ans |
Matériel: | 50Mn, 42CrMo | Application: | Industriel |
Couleur: | RAL6001 | Exactitude: | ≤0.1 |
Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |

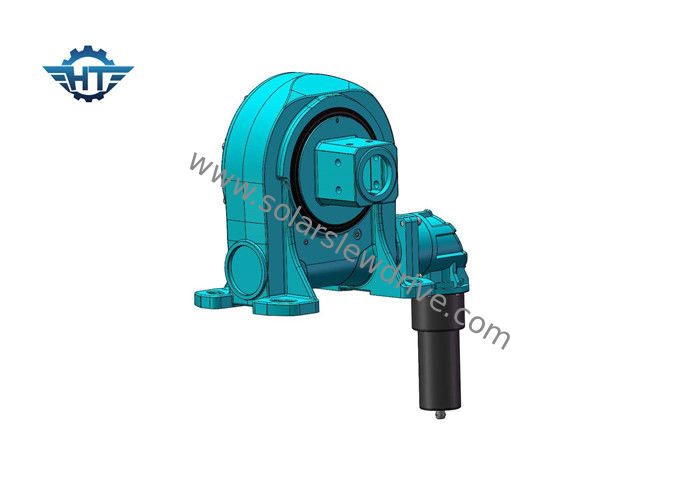

Commande solaire du pivotement Ve9 avec le couple maximum élevé pour le traqueur solaire d'axe simple
Description de produit
La commande de pivotement est un mécanisme de transmission de réduction intégré avec une source d'énergie d'entraînement. La rotation peut être à un axe simple, ou dans des haches multiples ensemble. C'est un mécanisme polyvalent de transmission de réduction qui intègre les fonctions de la rotation, la décélération, et avoir une structure simple et une fabrication et un entretien commodes en même temps.
Représentation de série du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Caractéristiques
La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement. Elle est conçue, examinée et employée pendant une vie de champ de 30 ans.
Applications
L'application d'entraînement de pivotement sont habituellement trouvées dedans comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
