Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HANGTUO |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 pc |
---|---|
Prix: | 145~226 USD/PC |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15 ~ 30 jours |
Capacité d'approvisionnement: | 12000 PCS/year |
Type: | Commande de pivotement | Matériau: | 42CRMN ou 50Mn |
---|---|---|---|
Application: | Énergie solaire | Garantie: | 10 ans |
couleur: | client requis | Taille: | 3 pouces - 25 pouces |
Moteur: | 24V | D'entité: | longue vie |
Surligner: | commande de pivotement pour le système de piste solaire,commande solaire de traqueur |

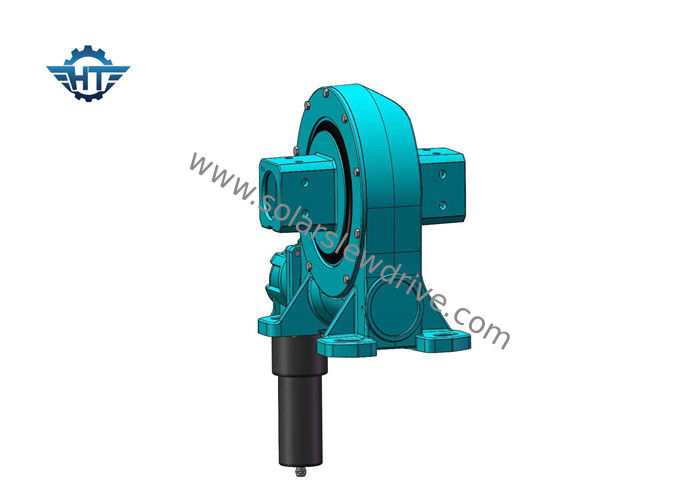

La commande solaire verticale du pivotement Ve9 s'est assortie avec le moteur électrique 24vdc pour les traqueurs solaires
Description
Le système solaire de traqueur est un système de boîtier de commande mécanique et électronique qui optimise l'utilisation de la lumière du soleil dans la production d'électricité photothermique et photovoltaïque de réaliser l'efficacité de conversion photoélectrique améliorée. Il inclut : le groupe conduit, des moteurs (C.C, moteurs adaptés de pas, servo, planétaires, tige pousseuse circule en voiture, etc.), des engrenages à vis sans fin, des systèmes de capteur, etc.
Il inclut :
1. Tringlerie simple plate d'axe
2. Tringlerie simple oblique d'axe
3. Unité oblique de simple-axe
4. Système de piste solaire de double axe
Caractéristiques
1. Tournez à partir de 0~180°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. rempli de graisse avant usine
4. Installation simple
5. Bas entretien
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Couple backholding élevé, approprié à l'installation verticale
Données techniques d'entraînement vertical de groupe
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Oui | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 78 kilogrammes |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 105 kilogrammes |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 185 kilogrammes |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 244 kilogrammes |
