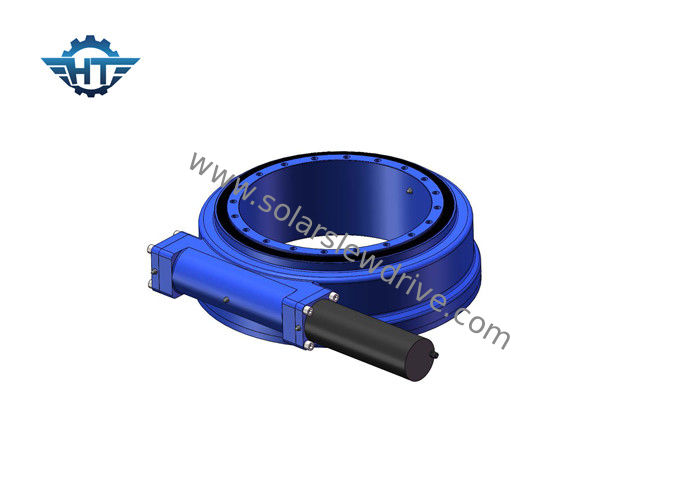

Commande Drived d'anneau de pivotement de la CE par le moteur électrique et le réducteur de transmission pour le système de piste solaire

Commande Drived d'anneau de pivotement de la CE par le moteur électrique et le réducteur de transmission pour le système de piste solaire

  • Commande Drived d'anneau de pivotement de la CE par le moteur électrique et le réducteur de transmission pour le système de piste solaire
  • Commande Drived d'anneau de pivotement de la CE par le moteur électrique et le réducteur de transmission pour le système de piste solaire
Commande Drived d'anneau de pivotement de la CE par le moteur électrique et le réducteur de transmission pour le système de piste solaire
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SE14 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 410~510/Piece ~360/ pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: 500 PCS par mois
Contact
Description de produit détaillée
modèle: 14 pouces Tenir le couple: 54200 nanomètre
Inclinaison du couple: 68000 nanomètre Couple de production: 6550 nanomètre
charge axiale: 680 KN Charge radicale: kN 230
Certificat: ISO9001, CE peints: Disponible
Garantie: 5 années Auto-serrure: Oui
Surligner:

anneau de pivotement d'engrenage à vis sans fin

,

moteur d'engrenage à vis sans fin

Commande Drived de groupe d'engrenage à vis sans fin par le moteur électrique et le réducteur de transmission pour le système de piste solaire



Description de produit



La commande de pivotement, également appelée l'incidence d'anneau de pivotement, est un genre de produit capable résister à de grandes charges axiales avec très à vitesse réduite. Et selon le type soyez également bien adapté pour absorber incliner le moment. Les anneaux de pivotement sont disponibles dans les modèles industriels, dans lesquels les anneaux sont faits à partir d'en acier forgé et des voies durcies de boule sont également mises en application. Car la technologie s'est améliorée, plus de commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Ceci a augmenté des résultats d'engagement de dent dans une plus grandes force, efficacité et longévité. La commande de pivotement emploie la technologie standard de ver en laquelle le ver sur l'horizontal le rapport de vitesse de l'axe dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans l'engrenage à vis sans fin ou la vitesse. Ils sont les produits normalisés pour des industries spécifiques telles que l'industrie solaire et les applications mobiles telles que des excavatrices. Le ver sont actionnés par un moteur électrique ou le moteur hydraulique, si combiné avec une boîte supplémentaire d'engrenage planétaire, la boîte etc. d'engrenage à vis sans fin.


Performace de série de Se



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 Oui 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 Oui 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 Oui 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 Oui 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 Oui 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 Oui 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 Oui 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 Oui 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 Oui 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 Oui 204



Installation de la commande de groupe



1. Nettoyez la structure de support, par exemple de la soudure, de la galvanisation, des résidus, de la saleté, etc.

2. Soulevez la commande de groupe avec des boulons d'oeil.

3. La commande de groupe sera montée dans l'état déchargé.

4. La procédure suivante sera suivie afin d'éviter des déviations entre le boulon serrant des forces.

5. Appliquez le liquide de serrure de fil aux fils.

6. Étendez le liquide de serrure de fil sur l'espace de fil demandant les pièces convenables entièrement.

7. Préchargez les boulons en travers. Voyez le modèle général dans le croquis ci-dessous de la façon dont les boulons obtiennent le couple dans en travers l'ordre. Commencez par l'anneau intérieur ou externe. Faites torqueing en travers de tous les boulons à 30% de serrer le couple. Répétez alors en travers le couple à 80% de serrer le couple. Enfin en travers couple à 100% du couple de serrage.



Commande Drived d'anneau de pivotement de la CE par le moteur électrique et le réducteur de transmission pour le système de piste solaire 0

1. L'anneau intérieur ou externe du premier complètement couple, font alors l'autre anneau.

2. Une fois que la vis est serrée, marquez svp de manière permanente la position de la tête de vis dans celle de la structure stationnaire. Ceci sera employé plus tard pendant l'inspection pour être sûr que le chef de vis n'a pas déroulé.

Applications

Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.


Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées : traqueur solaire, turbine de vent, l'ascenseur des hommes, machines hydrauliques, telehandler, tour d'excavatrice, ascenseur, grues, matériel de forage, équipement militaire.
