Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | VE9 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 280~380/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
modèle: | 9 pouces | Rapport de vitesse: | 61:1 |
---|---|---|---|
Efficacité: | 40% | précis: | ≤ 0,1 |
Pilote: | Moteur électrique | Type: | Verticale montée |
Application: | Traqueur solaire | couleur: | Comme l'a demandé |
Surligner: | anneau de pivotement d'engrenage à vis sans fin,moteur d'engrenage à vis sans fin |

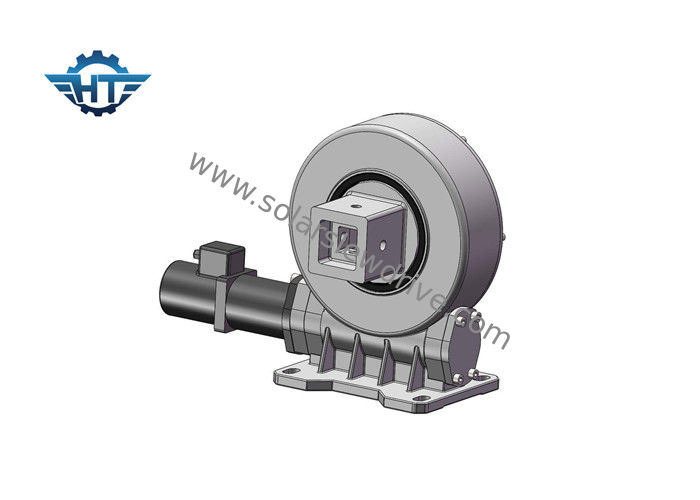

Incidence verticale d'anneau de groupe d'engrenage à vis sans fin de 9 pouces avec le couple élevé pour le système de piste solaire
Description
L'anneau de pivotement soutenant une solution compacte avec la transmission élevée, se composant d'un anneau de pivotement avec la vitesse externe, a combiné avec un axe adapté contigu de ver. Par le gearset à verrouillage automatique, aucune coupure n'est nécessaire sur le moteur moteur. En outre disponible avec les moteurs adaptés planétaires directement montés. Une commande-plus haute usage-résistance de ver de la commande d'engrenage à vis sans fin, qui peut charger le couple fort de sortie et incliner le couple de moment avec les performances bonnes de la stabilité et de la fiabilité. La commande de ver est également disponible pour dépister plus haut le champ précis.
Paramètres des séries du VE
Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Avantages
1. Tournez de ±60°, arrêt dur à l'intérieur
1. Moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. Conduisez une plus grande charge pour l'usage du contact dentaire multi
4. Améliorez la fonction à verrouillage automatique statique
Application
Les applications incluent les traqueurs solaires, les turbines de vent, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, les tours défonceuses, les ascenseurs et les turbines de vent des véhicules à moteur, les plats, l'antenne de satellite etc.
