Fourniture des commandes innovatrices et rentables de pivotement
 |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE3 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 100~1100/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Lieu d'origine: | Changzhou (Chine). | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Couple normal de sortie: | 533 nanomètre | Tenir le couple: | 7000 nanomètre |
| Inclinaison du couple: | 744 nanomètre | Couple de production évaluée: | 0,065 T/MN |
| Utilisation: | traqueurs solaires | Protégez la caractéristique: | IP66 |
| Surligner: | solar tracker drive,slewing drive for solar tracking system |
||

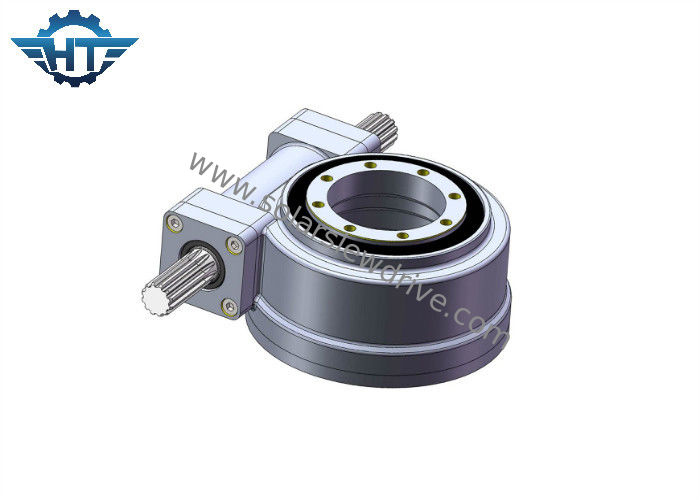

Incidences d'anneau de pivotement de l'engrenage à vis sans fin SE3 IP66 pour le système de piste solaire
Description
Commande de groupe, généralement visée car une vitesse de pivotement ou les incidences de groupe, est une complète, prêt à installer le système qui se compose d'une incidence d'anneau de pivotement de boule ou de rouleau, de la boîte de vitesse, et du logement complètement inclus. Il peut être adapté aux besoins du client avec les moteurs électriques hydrauliques ou, les freins, les boîtes de vitesse planétaires, la protection contre la corrosion, aussi bien que beaucoup d'autres options.
Avantage
1. Utilisez un engrenage à vis sans fin pour réaliser la rotation, qui sont plus lents dans la vitesse mais peuvent magnifier un couple d'entrée à des rapports beaucoup plus élevés et sont employés dans les applications exigeant le couple élevé
2. Conception, catégorie incluses de la protection IP66 qui est parfaite pour des conditions dures extérieures comme le port, extrayant etc.
3. caractéristique d'Auto-serrure qui lui font une pièce de sécurité
4. Peut attacher le moteur différent de vitesse pour gagner le grand rapport d'engrenage de transmission, de ce fait donnant l'unité entière à vitesse réduite avec le couple élevé
Paramètres de la commande d'anneau de groupe de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Remarque
1. Différents moteurs (C.A., C.C, et hydraulique) peuvent être conçus selon l'exigence de client.
2. L'axe vis-à-vis le moteur peut choisir d'être tête de sortilège ou pas tête de sortilège.
Application
