Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | LE VE |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 360/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | 500 PCS par mois |
| Nom de marque: | Hangtuo | Matériel: | 50Mn, 42CrMo |
|---|---|---|---|
| Modèle: | type vertical | Certificat: | ISO9001, CE |
| Moteur: | 12/24VDC | Entretien: | libre |
| Couleur: | Comme en a été faite la demande | Auto-serrure: | oui |
| Surligner: | Commande de groupe d'engrenage à vis sans fin,vitesse d'anneau de pivotement |
||

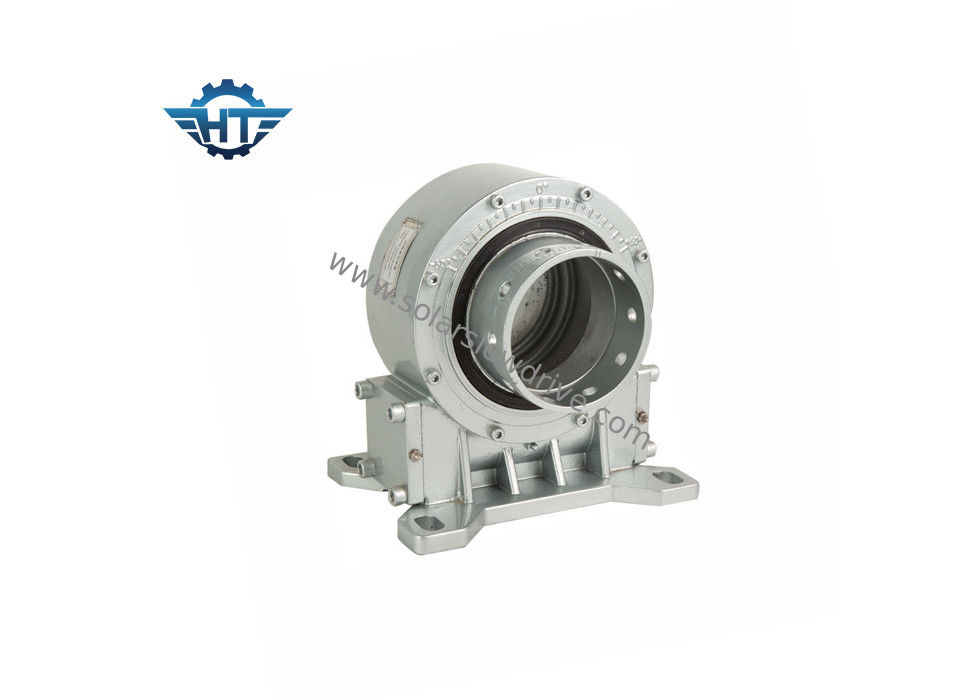

VE9 boîte de vitesse solaire simple d'entraînement de groupe de l'axe IP66, exempte d'entretien pour les traqueurs solaires horizontaux
Description
La livraison fiable – commande plus le bateau dans 15 jours ou moins
Support technique – les ingénieurs se tiennent prêt pour aider
Commandes de haute qualité de pivotement à un prix raisonnable – nous faisons se réunir notre propre usine avec des produits ou dépasser la qualité de tous les marques et nous importants emploiera des méthodes de expédition économiques basées sur différents ordres pour vous garder dans le budget
Les opérations et les Entretien-opérations et les services de maintenance abaissent vos frais généraux et honoraires.
Type fiche technique du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Oui | 251 |
Installation
1. Préparation
1,1 examinez la commande de groupe pour déceler les dommages physiques.
1,2 surfaces de soutien propres
2. Boulons de fixation
Comme fabricant de boîte de vitesse, nous ne fournissons pas, justifier ou recommander les attaches de montage a employé. Veuillez prendre le grand soin en spécifiant cet article qui attachera notre produit au vôtre.
Des tailles, le nombre et les classes de qualité prescrits seront employés.
On observera le rapport de poignée (longueur de poignée au diamètre du boulon), de ≥1.5 minimum à ≤2. maximum.
Les boulons avec un axe entièrement fileté devraient être non permis.
A massacré la fonction d'entraînement, durée de vie, et la longévité de la connexion de boulon sont affectées en cas d'insoumission.
Employez les joints plats du choix approprié de taille et de force de serrer des couples de sorte que la pression dièdre permise ne soit pas dépassée.
Les boulons de fixation sont dans des cas normaux en juste proportion fixés par le préchargement correct.
Avis : Utilisation des anneaux fendus, des joints fendus, etc. non permis.
Serrage du couple et des charges initiales initiales pour des boulons de fixation.
|
Serrage du couple |
Dimension de boulon de fixation |
|||||
| Classe |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Classe 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
| Classe 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
| Classe 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
