Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SE14 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 330~360/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| modèle: | SE14 | Tenir le couple: | 54200 nanomètre |
|---|---|---|---|
| Inclinaison du couple: | 68000 nanomètre | Couple de production: | 6550 nanomètre |
| charge axiale: | 680 KN | Charge radicale: | kN 230 |
| Certificat: | ISO9001, CE | peints: | Disponible |
| Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |
||

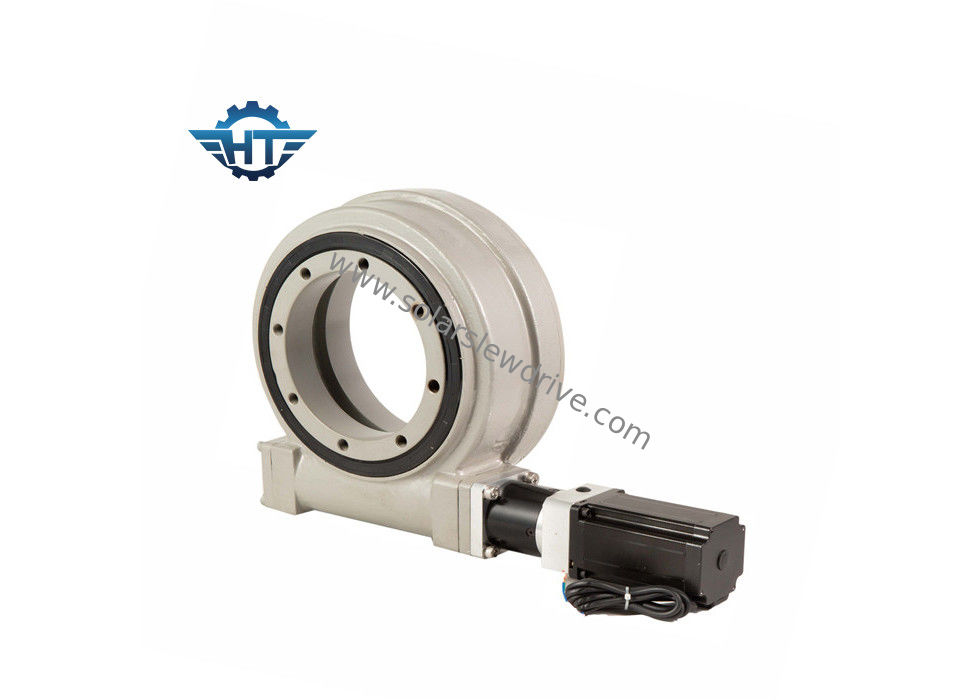

Commande de groupe d'engrenage à vis sans fin de série de Se avec les boulons de haute résistance pour le système de piste solaire
Description de produit
L'incidence de pivotement, incidence d'anneau de pivotement comme technologie s'est améliorée, plus de commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse
Ceci a augmenté des résultats d'engagement de dent dans une plus grandes force, efficacité et longévité. La commande de pivotement emploie la technologie standard de ver en laquelle le ver sur l'horizontal le rapport de vitesse de l'axe dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans l'engrenage à vis sans fin ou la vitesse.
Performace de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Installation de la commande de groupe
1.Clean la structure de support, par exemple de la soudure, de la galvanisation, des résidus, de la saleté, etc.
2.Lift la commande de groupe avec des boulons d'oeil.
la commande du groupe 3.The sera montée dans l'état déchargé.
la procédure 4.The suivante sera suivie afin d'éviter des déviations entre le boulon serrant des forces.
liquide de serrure du fil 5.Apply aux fils.
liquide de serrure du fil 6.Lay sur l'espace de fil demandant les pièces convenables entièrement.
7.Preload les boulons en travers. Voyez le modèle général dans le croquis ci-dessous de la façon dont les boulons obtiennent le couple dans en travers l'ordre. Commencez par l'anneau intérieur ou externe. Faites torqueing en travers de tous les boulons à 30% de serrer le couple. Répétez alors en travers le couple à 80% de serrer le couple. Enfin en travers couple à 100% du couple de serrage.
complètement l'anneau intérieur ou externe du couple 1.First, font alors l'autre anneau.
2.Once que la vis est serrée, marque svp de manière permanente la position de la tête de vis dans celle de la structure stationnaire. Ceci sera employé plus tard pendant l'inspection pour être sûr que le chef de vis n'a pas déroulé.
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les applications typiques d'entraînement d'oscillation incluent, mais ne sont pas limitées :
traqueur 1.Solar
turbines 2.Wind
ascenseur 3.Men's
machines 4.Hydraulic
5.Telehandler
tour 6.Excavator
7.Lift
8.Crane
équipement 9.Drilling
équipement 10.Military
