Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 330~360/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Numéro de modèle: | SE14 | Tenir le couple: | 54200 nanomètre |
|---|---|---|---|
| Inclinaison du couple: | 68000 nanomètre | Couple de production: | 6550 nanomètre |
| Charge axiale statique: | 680 KN | Charge radicale statique: | kN 230 |
| matières premières: | 50Mn, 42CrMo | Poids: | 63 kilogrammes |
| Surligner: | moteur hydraulique de groupe,commande solaire de traqueur |
||

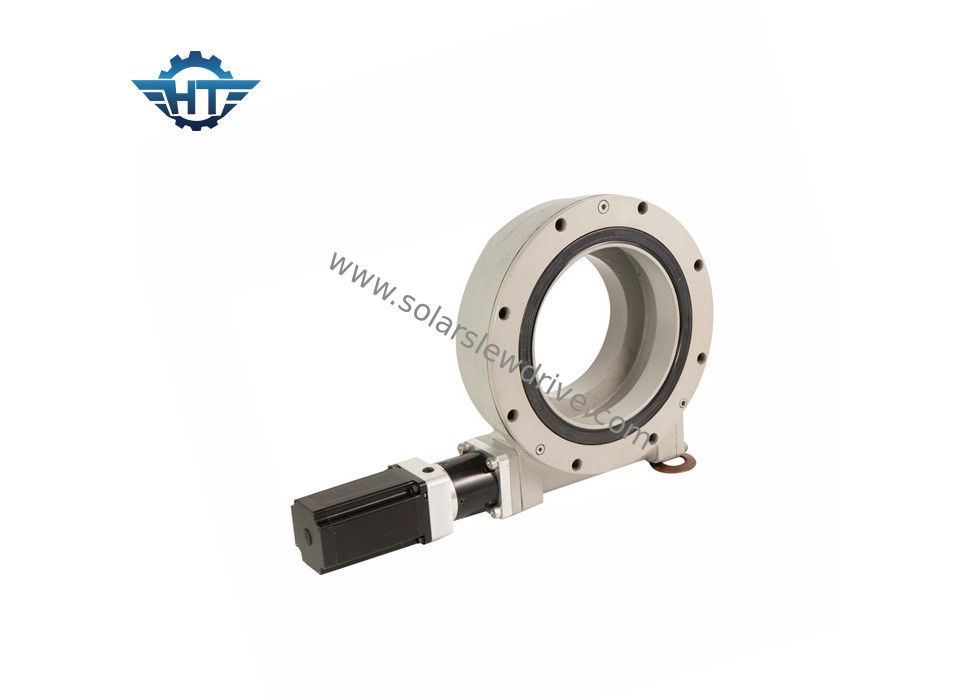

Boîte de vitesse solaire d'entraînement de groupe de série de Se attachée avec le moteur de vitesse pour le système de piste solaire
Description de produit
Code modèle :
1 2 3 4 5 6 7 8 9 10 11
| Le KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
1-SE : Commande Se-horizontale de groupe
Commande VE-verticale de groupe
SDE-double commande de groupe d'axe
2- Taille de produit, eg.3 », 5", 7", 9", 12", 14", 17", 21", 25"
3" commande de groupe, rapport de réduction : 31.
5" commande de groupe, rapport de réduction : 37.
7" commande de groupe, rapport de réduction : 57.
9" commande de groupe, rapport de réduction : 61.
12" commande de groupe, rapport de réduction : 78.
14" commande de groupe, rapport de réduction : 85.
17" commande de groupe, rapport de réduction : 102.
21" commande de groupe, rapport de réduction : 125.
25" commande de groupe, rapport de réduction : 150.
3- A : Niveau d'ingénierie, A, B, C, etc…
4- XXX : Le rapport de réduction.
5- M : fils M-métriques de support, trou d'Aucun-vis par la mesure britannique. M
6- HX : HA extinction
HC-aucune extinction
Fer malléable de HD-Austempered
QG QPQ
HN-nitruration
7- 25M : Entrée de cannelure de B-6B
entrée du trou 12M-φ12
entrée du trou 25M-φ25
entrée hydraulique du moteur 160-160CC
entrée de moteur de la vitesse 24-24V
entrée de moteur de la vitesse 220-220V
entrée de moteur de la vitesse 380-380V
8-R : côté R-droit, position de moteur. L côté gauche, position de moteur.
9-C : Extrémité C-couverte. Encodeur d'E-approvisionnement. A - loin, position de port et direction hydrauliques. I - dedans, position de port et direction hydrauliques. U, position de port et direction hydrauliques. D - vers le bas, position de port et direction hydrauliques.
10- 2 : Nombre d'Aucun-ver Vide-simple, 2-Dual
11-REV.A : Numéro de version A B C etc….
Avis : Nous ajouterons le code de client quand les clients a la condition spéciale.
Performace de série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Transport, manipulation et stockage
Transportez seulement dans la position horizontale, impacts devrait être évité.
Portez les gants de travail et faites attention en manipulant la commande de groupe.
Employez les trous des anneaux dans les commandes de groupe pour fixer des boulons pour le levage, la manipulation et le placement sûrs.
Stockez seulement dans une position horizontale et dans les chambres fermées, la gardent à partir de l'obtention humide, la protection contre la corrosion extérieure des surfaces de contact exposées dure approximativement 1 mois dans l'emballage fermé. Le stockage de plus longue période exige des mesures de sauvegarde spéciales.
Transport des anneaux déballés de groupe
Utilisez la vitesse de levage appropriée ne transportent verticalement jamais le produit
Des commandes déballées de groupe peuvent être transportées avec la vitesse de levage dans les conditions suivantes :
