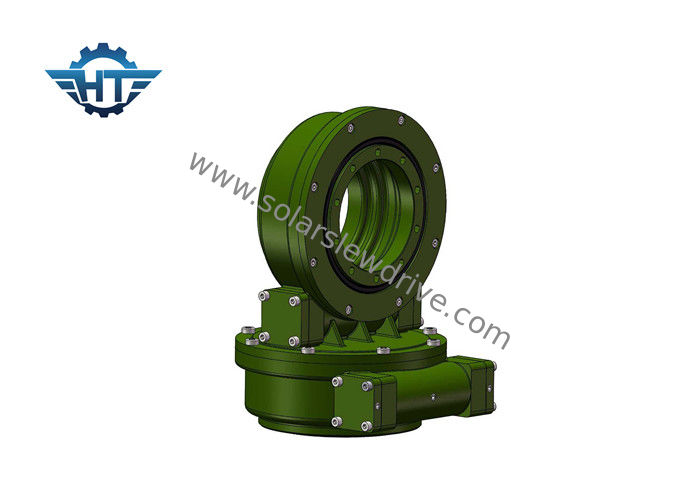

La boîte de vitesse d'entraînement de groupe de SDE7 IP66 a comporté avec le couple élevé, individu lubrifient pour dépister le Sun

La boîte de vitesse d'entraînement de groupe de SDE7 IP66 a comporté avec le couple élevé, individu lubrifient pour dépister le Sun

  • La boîte de vitesse d'entraînement de groupe de SDE7 IP66 a comporté avec le couple élevé, individu lubrifient pour dépister le Sun
  • La boîte de vitesse d'entraînement de groupe de SDE7 IP66 a comporté avec le couple élevé, individu lubrifient pour dépister le Sun
La boîte de vitesse d'entraînement de groupe de SDE7 IP66 a comporté avec le couple élevé, individu lubrifient pour dépister le Sun
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SDE7 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 530 / pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériel: 50Mn, 42CrMo Modèle: SDE7 »
Rapport de vitesse: 57:1 Couple de sortie évaluée: 2000 Nm
Tenir le couple: 13500 Nm Inclinaison du couple: 13200 Nm
Efficacité: 40% Couleur standard: RAL 9006
Surligner:

Commande de groupe d'engrenage à vis sans fin

,

vitesse d'anneau de pivotement

La boîte de vitesse d'entraînement de groupe de SDE7 IP66 décrite avec le couple élevé, individu lubrifient pour dépister The Sun

Description



Le système solaire de traqueur incluent le système de piste solaire d'axe simple et de double axe. Le système de piste solaire d'axe simple inclure le système de piste simple incliné et plat.



Pour un système de piste solaire de double axe, basé sur la structure de parenthèse de differenct, trois types de solutions d'entraînements de groupe ont pu être appliqués :



1. employez deux (type de Se) commandes simples horizontales de groupe d'axe.



2. employez un un horizontal (type de Se) et une verticale différente (type du VE).

3. employez une double commande de groupe d'axe.



Toutes ces solutions peuvent réaliser dépister le soleil verticalement et horizontalement, qui signifie dépister le soleil tout le temps avec la lumière du soleil directe.



Nom de produit SDE7 a massacré des commandes
Couple de sortie 980 N.m ; 723 ft.lbs
Max Output Torque 1938 N.m ; 1429 ft.lbs
Inclinaison du couple de moment 7000 N.m ; 5163 ft.lbs
Tenir le couple 13200 N.m ; 9736 ft.lbs
Estimation axiale statique kN 133,20 ; 29943 livres
Estimation radiale statique kN 53 ; 11977 livres
Estimation axiale dynamique kN 31,90 ; 7171 livres
Estimation radiale dynamique kN 27,91 ; 6274 livres
Solutions de rechange de moteur Moteur de 12/24/48 volts continu ; Moteur pas à pas ; Moteur sans brosse
Style de produits Double axe ; CPV/HCPV ; Plat solaire ; Tour solaire
Caractéristique d'application Système de piste solaire, Machiner industriel
Place recommandée de panneau 30 mètres carrés



Le groupe de SDE conduit la fiche technique de représentation



Modèle Rapport Couple de sortie évaluée (N.m) Inclinant le couple (N.m) Tenant le couple (N.m) Charge axiale (kN) Charge radiale (kN) Efficacité Précision (°) À verrouillage automatique Poids (kilogrammes)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Oui 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Oui 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Oui 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Oui 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Oui 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Oui 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Oui 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Oui 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Oui 705





Applicatons



Système de piste solaire de double axe



La boîte de vitesse d'entraînement de groupe de SDE7 IP66 a comporté avec le couple élevé, individu lubrifient pour dépister le Sun 0



Services adaptés aux besoins du client


1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
