Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 398~456/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | SDE7 » |
---|---|---|---|
Rapport de vitesse: | 57:1 | Couple de production évaluée: | 2000 nanomètres |
Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
Efficacité: | 40% | Couleur standard: | RAL 9006 |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |

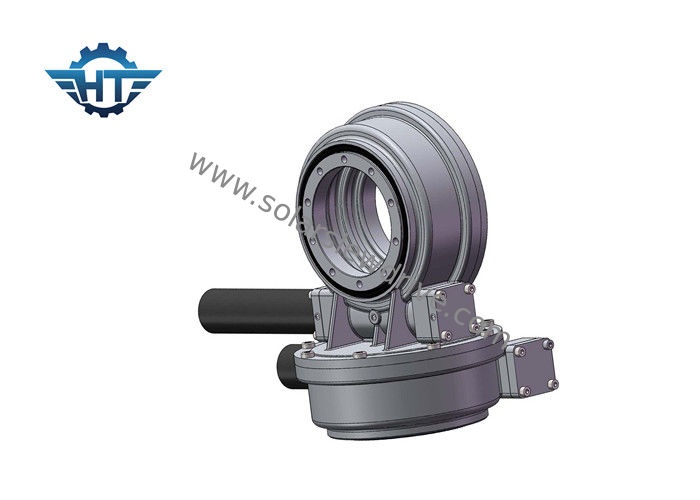

Commande se tenante élevée de groupe d'entraînement de ver de couple avec le moteur de la vitesse 12vdc pour le système de piste solaire
Description
Pour un système de piste solaire de double axe, basé sur la structure de parenthèse de differenct, trois types de solutions d'entraînements de groupe ont pu être appliqués :
1. l'axe simple horizontal de l'utilisation deux (type de Se) a massacré des commandes.
2. employez un un horizontal (type de Se) et une verticale différente (type du VE).
3. employez une double commande de groupe d'axe.
Toutes ces solutions peuvent réaliser dépister le soleil verticalement et horizontalement, ce des moyens dépistant le soleil tout le temps avec la lumière du soleil directe.
Commandes de groupe appliquées dans le traqueur solaire de double axe
Nom de produit | SDE7 a massacré des commandes |
Couple de sortie | 980 N.m ; 723 ft.lbs |
Couple de sortie maximum | 1938 N.m ; 1429 ft.lbs |
Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
Tenir le couple | 13200 N.m ; 9736 ft.lbs |
Estimation axiale statique | kN 133,20 ; 29943 livres |
Estimation radiale statique | kN 53 ; 11977 livres |
Estimation axiale dynamique | kN 31,90 ; 7171 livres |
Estimation radiale dynamique | kN 27,91 ; 6274 livres |
Solutions de rechange de moteur | Moteur de 12/24/48 volts continu ; Moteur pas à pas ; Moteur sans brosse |
Style de produits | Double axe ; CPV/HCPV ; Plat solaire ; Tour solaire |
Caractéristique d'application | Système de piste solaire, Machiner industriel |
Place recommandée de panneau | 30 mètres carrés |
SDE a massacré le Tableau de représentation d'entraînements
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Applicatons
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
