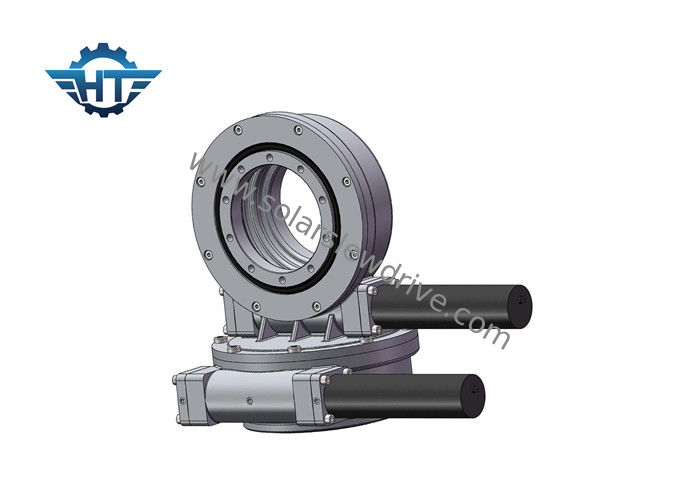

La commande élevée biaxiale de groupe d'entraînement de ver de couple avec 24vdc a embrayé le moteur pour le traqueur solaire

La commande élevée biaxiale de groupe d'entraînement de ver de couple avec 24vdc a embrayé le moteur pour le traqueur solaire

  • La commande élevée biaxiale de groupe d'entraînement de ver de couple avec 24vdc a embrayé le moteur pour le traqueur solaire
  • La commande élevée biaxiale de groupe d'entraînement de ver de couple avec 24vdc a embrayé le moteur pour le traqueur solaire
La commande élevée biaxiale de groupe d'entraînement de ver de couple avec 24vdc a embrayé le moteur pour le traqueur solaire
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HangTuo
Certification: CE, ISO9001
Numéro de modèle: SDE7 »
Conditions de paiement et expédition:
Quantité de commande min: 1 morceau
Prix: USD 398~456/ pc
Détails d'emballage: Boîte de contreplaqué
Délai de livraison: 15~45 jours
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: PC 2000 PAR MOIS
Contact
Description de produit détaillée
Matériau: 50Mn, 42CrMo modèle: SDE7 »
Rapport de vitesse: 57:1 Couple de production évaluée: 2000 nanomètres
Tenir le couple: 13500 nanomètre Inclinaison du couple: 13200 nanomètre
Efficacité: 40% Couleur standard: RAL 9006
Surligner:

anneau de pivotement d'engrenage à vis sans fin

,

moteur d'engrenage à vis sans fin



La commande élevée de groupe d'entraînement de ver de couple de double axe avec 24vdc a embrayé le moteur pour le traqueur solaire



Description



Les systèmes de piste solaires incluent le système de piste solaire de système de piste solaire d'axe simple et de double axe. Le système de piste solaire d'axe simple incluent incliné et choisissent à plat le système de piste.



Pour un système de piste solaire de double axe, basé sur la structure de parenthèse de differenct, trois types de solutions d'entraînements de groupe ont pu être appliqués :



1. l'axe simple horizontal de l'utilisation deux (type de Se) a massacré des commandes.

2. employez un un horizontal (type de Se) et une verticale différente (type du VE).

3. employez une double commande de groupe d'axe.



Toutes ces solutions peuvent réaliser dépister le soleil verticalement et horizontalement, ce des moyens dépistant le soleil tout le temps avec la lumière du soleil directe.



Commandes de groupe appliquées dans le traqueur solaire de double axe



Nom de produit SDE7 a massacré des commandes
Couple de sortie 980 N.m ; 723 ft.lbs
Couple de sortie maximum 1938 N.m ; 1429 ft.lbs
Inclinaison du couple de moment 7000 N.m ; 5163 ft.lbs
Tenir le couple 13200 N.m ; 9736 ft.lbs
Estimation axiale statique kN 133,20 ; 29943 livres
Estimation radiale statique kN 53 ; 11977 livres
Estimation axiale dynamique kN 31,90 ; 7171 livres
Estimation radiale dynamique kN 27,91 ; 6274 livres
Solutions de rechange de moteur Moteur de 12/24/48 volts continu ; Moteur pas à pas ; Moteur sans brosse
Style de produits Double axe ; CPV/HCPV ; Plat solaire ; Tour solaire
Caractéristique d'application Système de piste solaire, Machiner industriel
Place recommandée de panneau 30 mètres carrés



SDE a massacré le Tableau de représentation d'entraînements



Modèle Rapport Couple de sortie évaluée Inclinaison du couple Charge axiale Charge radiale Tenir le couple Efficacité Précision À verrouillage automatique Poids
N.m N.m kN kN N.m degré Oui kilogramme
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Oui 21kg
5" 37:1 650 5000 16 27 9200 40% ≤0.1 Oui 32kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Oui 54kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Oui 88kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Oui 157 kilogrammes
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Oui 214kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Oui 315kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Oui 481kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Oui 682 kilogrammes



Applicatons



La commande élevée biaxiale de groupe d'entraînement de ver de couple avec 24vdc a embrayé le moteur pour le traqueur solaire 0



Services adaptés aux besoins du client


1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
