Fourniture des commandes innovatrices et rentables de pivotement
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | HangTuo |
| Certification: | CE, ISO9001 |
| Numéro de modèle: | SDE7 » |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | USD 398~456/ pc |
| Détails d'emballage: | Boîte de contreplaqué |
| Délai de livraison: | 15~45 jours |
| Conditions de paiement: | L / C, T / T, Western Union |
| Capacité d'approvisionnement: | PC 2000 PAR MOIS |
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 2000 Nm |
| Tenir le couple: | 13500 Nm | Inclinaison du couple: | 13200 Nm |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Surligner: | Commande de groupe d'engrenage à vis sans fin,vitesse d'anneau de pivotement |
||
Enveloppez la boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin de sablier avec le moteur de réduction pour l'énergie thermique solaire
Description
Le principe de la production d'électricité thermique solaire est de rassembler la lumière du soleil dans un dispositif à énergie solaire de collection par un miroir, et l'énergie solaire d'utilisation pour chauffer le milieu de transfert de chaleur (liquide ou gaz) dans le dispositif de collection, et puis chauffe l'eau pour former la vapeur pour conduire ou conduire directement le générateur pour produire de l'électricité.
Types de système
Généralement la production d'électricité thermique solaire a les quatre types suivants : cuvette, tour, plat (disque), et Fresnel.
Cuvette
Le type système de cuvette de production d'électricité thermique solaire s'appelle un système de production d'électricité thermique solaire de miroir parabolique de cuvette. Le type collecteurs de concentration paraboliques de cuvette sont arrangés en série et parallèle, chauffant le milieu de travail, produire de la vapeur surchauffée, et entraînement du groupe électrogène de turbine à vapeur pour produire de l'électricité.
Tour
En 1973, la manifestation de la crise pétrolière mondiale a stimulé la recherche et développement de la technologie solaire. Comparé aux piles solaires, le prix est élevé et l'efficacité est basse. L'efficacité de la production d'électricité thermique solaire est relativement haute et la technologie est relativement mûre.
Plat
(Également connu comme plat) le système de production d'électricité thermique solaire à disque est le premier système de l'alimentation solaire du monde. Il se compose de miroir parabolique composé de beaucoup de miroirs. Il reçoit le centre du paraboloïde et le milieu de transfert de chaleur dans le récepteur est chauffé. Conduisez le moteur pour produire de l'électricité à environ 750℃.
Fresnel
Le principe de travail est semblable au type production de cuvette d'électricité photothermique, sauf que le condensateur de structure de Fresnel est employé au lieu du miroir. Ceci le rend relativement peu coûteux, mais l'efficacité est également réduite.
Puisqu'un tel système a seulement plusieurs fois de la concentration, la qualité de la vapeur d'eau passionnée n'est pas haute, de sorte que l'efficacité annuelle de production d'électricité du système entier puisse seulement atteindre environ 10% ; mais en raison de la structure simple du système et de l'utilisation directe de chaleur-transférer le milieu pour produire de la vapeur, de sa construction et des coûts de maintenance soyez également relativement bas.
A massacré des commandes appliquées dans la tour CSP
| Nom de produit | Commande du pivotement SDE7 avec des moteurs de vitesse de 43Nm 24Vdc |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur à courant alternatif 380V/220V ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |

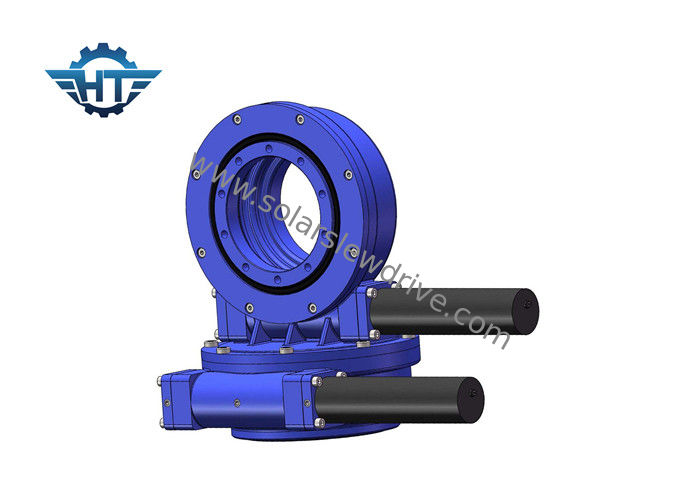

Tableau de représentation de la double commande de pivotement d'axe
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Oui | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Oui | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 705 |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppement de l'intérieur d'entraînement de ver
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Applicatons
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
