Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 » |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 398~456/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Matériau: | 50Mn, 42CrMo | modèle: | SDE7 » |
---|---|---|---|
Rapport de vitesse: | 57:1 | Couple de production évaluée: | 2000 nanomètres |
Tenir le couple: | 13500 nanomètre | Inclinaison du couple: | 13200 nanomètre |
Efficacité: | 40% | Couleur standard: | RAL 9006 |
Surligner: | anneau de pivotement d'engrenage à vis sans fin,moteur d'engrenage à vis sans fin |

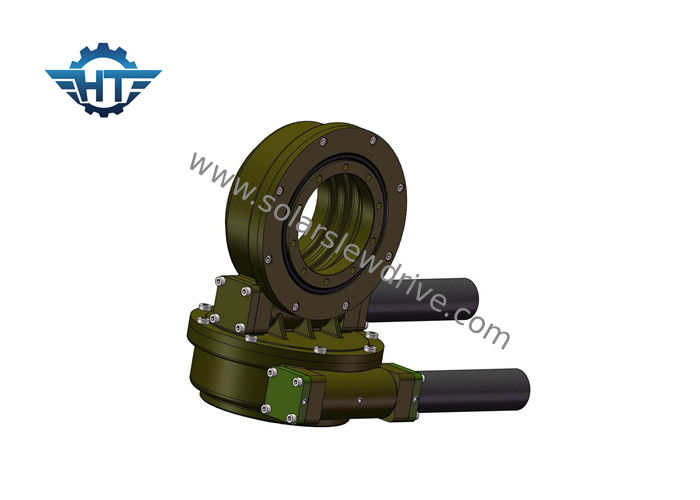

IP66 enveloppent la double commande de ver d'axe avec le moteur 12vdc électrique pour l'énergie solaire concentrée par tour
Description
Ce qui est la tour CSP
La centrale solaire concentrée par héliostat, en tant qu'un des itinéraires de technologie du courant principal CSP, la tour CSP a suscité beaucoup d'attention ces dernières années. Comparé à la technologie mûre de cuvette, dominent la production d'électricité photothermique a une efficacité thermique et un taux de concentration plus élevés, conditions inférieures de terrain, mais a également de gros risques, manque de vérification technique de maturité, et systèmes de contrôle complexes.
Actuellement, la technologie commune de tour dans le monde est basée sur le sel fondu comme tour de sel fondu pour le milieu de chaleur de transfert et tour hydrothermique avec le milieu de fonctionnement de l'eau comme milieu de transfert de chaleur, et la tour de sel fondu a une grande capacité. Les avantages du stockage de l'énergie à grande échelle sont favorisés.
Commandes de groupe appliquées dans la tour CSP
Nom de produit | La commande du pivotement SDE7 avec la vitesse de 43Nm 24Vdc circule en voiture |
Couple de sortie | 980 N.m ; 723 ft.lbs |
Couple de sortie maximum | 1938 N.m ; 1429 ft.lbs |
Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
Tenir le couple | 13200 N.m ; 9736 ft.lbs |
Estimation axiale statique | kN 133,20 ; 29943 livres |
Estimation radiale statique | kN 53 ; 11977 livres |
Estimation axiale dynamique | kN 31,90 ; 7171 livres |
Estimation radiale dynamique | kN 27,91 ; 6274 livres |
Solutions de rechange de moteur | Moteur à courant alternatif 380V/220V ; Moteur pas à pas ; Moteur sans brosse |
Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
Caractéristique d'application | Système de piste solaire, Machiner industriel |
Les commandes de pivotement sont parfaites pour des situations exigeant chacun des deux charge-qui se tiennent et le couple de rotation de la même boîte de vitesse. Les applications typiques incluent les traqueurs solaires, turbines de vent, satellite et les plats de radar, camion tend le cou, homme se soulève, équipement de service, attachements hydrauliques d'équipement, équipement d'outil d'huile, manipulateurs de pneu, tours défonceuses, et ascenseurs des véhicules à moteur.
Tableau de représentation
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Caractéristiques
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. enveloppant la commande de ver à l'intérieur
3. contact dentaire multi pour assurer la charge élevée
4. fonction à verrouillage automatique
Applicatons
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. Différents types de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. Les différentes couleurs sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
