Fourniture des commandes innovatrices et rentables de pivotement
Lieu d'origine: | La Chine |
Nom de marque: | HangTuo |
Certification: | CE, ISO9001 |
Numéro de modèle: | SDE7 |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | USD 380~456/ pc |
Détails d'emballage: | Boîte de contreplaqué |
Délai de livraison: | 15~45 jours |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | PC 2000 PAR MOIS |
Structure: | Ver et Wormwheel | Matériau: | 42CrMo |
---|---|---|---|
Garantie: | 10 ans | Application: | Tour CSP |
Taille: | Personnalisé | couleur: | Personnalisé |
Moteur: | C.C 24V (facultatif) | Type: | double axe |
Surligner: | Commande d'anneau de pivotement,moteur d'entraînement de ver |
Description
La double commande de groupe d'axe a pu être appliquée dans la station-tour concentrée d'énergie solaire. La tour CSP adopte la double structure de réservoir, et le nitrate binaire est employé comme chaleur absorbant et milieu de stockage de chaleur. L'énergie solaire rassemblée par le gisement à grande échelle d'héliostat est employée pour stocker le sel fondu, et alors le sel fondu est échangé avec de l'eau selon l'instruction de expédition de la grille d'alimentation. La vapeur à hautes températures et à haute pression produite conduit le groupe électrogène de turbine pour produire de la puissance de sortie continue, stable et planifiable.

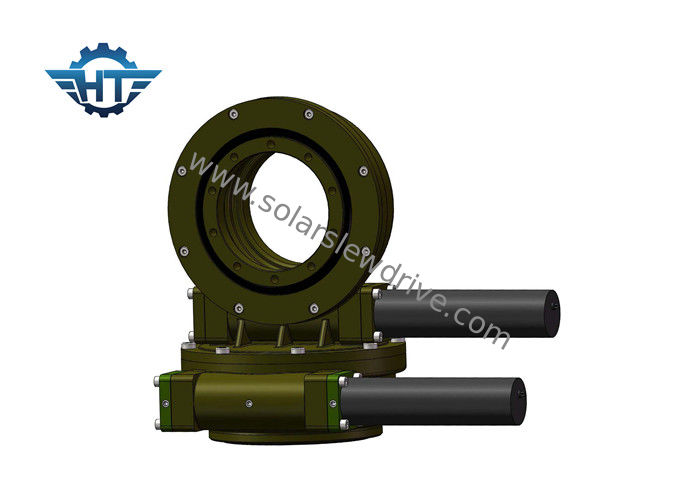

La commande du pivotement de Hangtuo se compose de logement, incidence de pivotement, cachetage, enveloppant le ver avec quelques pièces de rechange réalisées. Nous pouvons également produire le moteur électronique et le moteur hydraulique utilisés pour pivoter les commandes, qui peuvent des mouvements pour la rotation de sens horaire et de sens horaire de compteur.
Avantage
1. moment fort de renversement basé sur l'anneau de pivotement
2. Adopt enveloppant la commande de ver
3. conduisez une plus grande charge pour l'usage du contact dentaire multi
4. une meilleure fonction à verrouillage automatique statique
Diagramme de représentation
Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
N.m | N.m | kN | kN | N.m | degré | kilogramme | ||||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Remarque : Les dimensions et les paramètres ci-dessus peuvent être mis à jour ou ajusté, à des dimensions plus détaillées et à des paramètres, référez-vous svp à nos dessins de ventes.
